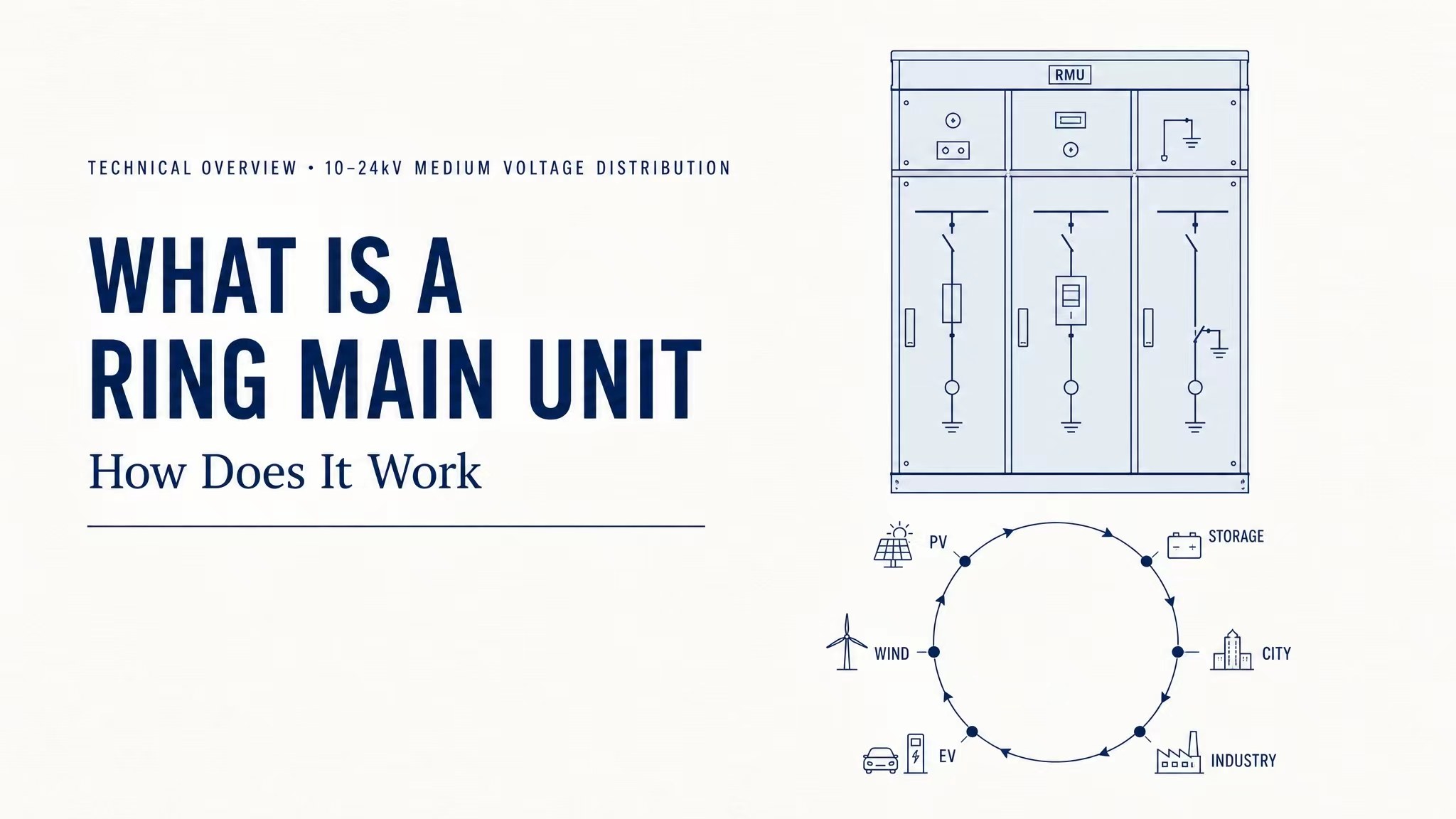

Ring-Main-Unit ဆိုတာ ဘာလဲ၊ ဘယ်လို အလုပ်လုပ်သလဲ။

မြို့ပြကေဘယ်လ်ပိုက်လိုင်း ပြုပြင်မွမ်းမံခြင်း၊ စွမ်းအင်အသစ်အတွက် ဓာတ်အားဖြန့်ဖြူးပေးခြင်းနှင့် လူနေရပ်ကွက်များနှင့် စက်မှုဇုန်များအတွက် ဓာတ်အားပေးဆောင်ရေး စီမံကိန်းများ၊ပင်မယူနစ်များကို အသံမြည်စေခြင်း။(RMUs) များသည် 10--24kV အလတ်စား ဗို့အား ဖြန့်ချီရေးကွန်ရက်များတွင် core switchgear အဖြစ် ဆောင်ရွက်သည်။ ၎င်းတို့၏ ကျစ်လစ်သိပ်သည်းသော ကက်ဘိနက်ဖွဲ့စည်းပုံ၊ ယုံကြည်စိတ်ချရသော ဝန်ခလုတ် တပ်ဆင်မှုများနှင့် လိုက်လျောညီထွေရှိသော လက်စွပ်ပါဝါထောက်ပံ့မှုမုဒ်တို့ကြောင့် RMUs များသည် ပြင်ပဓာတ်အားဖြန့်ဖြူးမှု၊ သေတ္တာခွဲရုံနှင့် မြေအောက်ပိုက်လိုင်း ဓာတ်အားဖြန့်ဖြူးမှုအတွက် ပင်မစက်ကိရိယာများ ဖြစ်လာခဲ့သည်။ ဤစာတမ်းသည် စက်ပစ္စည်းများ၏ အခြေခံလုပ်ငန်းဆောင်တာမူများ၊ အခြေခံအားသာချက်ငါးခု၊ သက်ဆိုင်သည့်နေရာများ၊ ပုံမှန်စစ်ဆေးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းအပြင် လျှပ်စစ်ကဏ္ဍရှိ ဘုံရှာဖွေရေးသော့ချက်စာလုံးများကို ပံ့ပိုးပေးသည့် စက်မှုလုပ်ငန်းတွင် eco-friendly gas-insulated RMUs အသစ်များ၏ နည်းပညာဆိုင်ရာ လမ်းကြောင်းကို ပေးပါသည်။

I. အခြေခံလုပ်ငန်းအခြေခံမူ

Ring power supply သည် ဗို့အားမြင့်ကြိုးများ အဆုံးမှ အဆုံးအထိ ချိတ်ဆက်ခြင်းဖြင့် အပိတ် ring power supply loop တစ်ခု ဖွဲ့စည်းခြင်းကို ရည်ညွှန်းသည်။ load switches၊ earthing switches နှင့် fuses များ အပါအဝင် အတွင်းပိုင်း အစိတ်အပိုင်းများ တပ်ဆင်ထားပြီး RMUs များသည် ကွင်းအတွင်း ကေဘယ်လိုင်းများ ချိတ်ဆက်မှုနှင့် ချိတ်ဆက်မှု ပြတ်တောက်မှုကို ထိန်းချုပ်ပါသည်။

ring network ၏ အပိုင်းတစ်ခုတွင် ဝါယာရှော့ သို့မဟုတ် ကေဘယ်လ် ပျက်စီးမှု ဖြစ်ပေါ်သောအခါ၊ RMU သည် ချို့ယွင်းနေသော အပိုင်းကို လျင်မြန်စွာ ဖြတ်တောက်နိုင်သည်။ အသံဆားကစ်များသည် ပါဝါနှစ်သွယ်ဖြင့် ပို့လွှတ်နိုင်ပြီး၊ ဧရိယာတစ်ခုလုံးတွင် ဓာတ်အားပြတ်တောက်မှုကို ရှောင်ရှားနိုင်ပြီး မြို့ပြဖြန့်ဖြူးကွန်ရက်များ၏ ပါဝါထောက်ပံ့မှု တည်ငြိမ်မှုကို များစွာတိုးတက်စေသည် --- ၎င်းသည် သာမန်ဗို့အားမြင့် ခလုတ်ဗီဒိုများနှင့် ခွဲခြားထားသည့် ၎င်း၏ အဓိကလုပ်ဆောင်ချက်ဖြစ်သည်။

II အဓိကထုတ်ကုန်အင်္ဂါရပ်ငါးခု

တပ်ဆင်နေရာချွေတာရန် 1. ကျစ်လစ်သော ကက်ဘိနက်ဒီဇိုင်း
Modular ပေါင်းစပ်ဖွဲ့စည်းပုံနှင့်အတူ၊ ၎င်း၏စုစုပေါင်းအသံအတိုးအကျယ်သည် သာမန်ဗို့အားမြင့်ခလုတ်ဗီဒိုများထက် အဆပေါင်းများစွာ သေးငယ်ပါသည်။ ၎င်းကို လမ်းစိမ်းလန်းသော ခါးပတ်များ၊ ကေဘယ်ကြိုးများနှင့် ကျဉ်းမြောင်းသော မြေအောက်ဓာတ်အားဖြန့်ဖြူးရေးအခန်းများတွင် တိုက်ရိုက်တပ်ဆင်နိုင်ပြီး မြို့ကြီးများတွင် နေရာရှားပါးသော ပြင်ပဓာတ်အားဖြန့်ဖြူးရေးနေရာများအတွက် စံပြဖြစ်စေပါသည်။

2. ထူးထူးခြားခြား ဘေးကင်းသော စွမ်းဆောင်ရည်ဖြင့် အများအပြား ရွေးချယ်နိုင်သော ကာရံထားသော မီဒီယာ
စျေးကွက်တွင် SF6 ဓာတ်ငွေ့လျှပ်ကာ၊ ခြောက်သွေ့သောလေထုကို သဘာဝအတိုင်း-ဖော်ရွေသော ဓာတ်ငွေ့လျှပ်ကာ၊ အစိုင်အခဲ-လျှပ်ကာပစ္စည်းများ၊ လေကာလျှပ်ကာပစ္စည်းများ အပါအဝင် အမျိုးအစားအမျိုးမျိုးကို ပေးဆောင်ထားသည်။ အလုံပိတ် အပြည့်အ၀ရှိသော ကက်ဘိနက်ဖွဲ့စည်းပုံသည် IP67 အကာအကွယ်အဆင့်ဖြင့် ရေစိုခံကာ မိုး၊ သဲ၊ အစိုဓာတ်နှင့် ကမ်းရိုးတန်းဆားမြူများ တိုက်စားမှုကို ခံနိုင်ရည်ရှိသည်။

3. လျင်မြန်သောချို့ယွင်းချက် သီးခြားခွဲထားခြင်းဖြင့် ပါဝါထောက်ပံ့မှုအား လက်စွပ်
၎င်းသည် dual-power ring switching ကိုထောက်ပံ့သည်။ အကိုင်းအခက်တစ်ခုတွင် ချို့ယွင်းချက်တစ်ခုဖြစ်ပေါ်သည်နှင့်တစ်ပြိုင်နက်၊ ယူနစ်သည် အခြားအသုံးပြုသူများအား ဓာတ်အားထောက်ပံ့မှုကို အနှောက်အယှက်မရှိဘဲ ချက်ချင်းသော့ခတ်ကာ ပြတ်တောက်သွားကာ မြို့ပြဟောင်းများတွင် ဓာတ်အားလိုင်းအဆင့်မြှင့်တင်ခြင်းနှင့် ပြုပြင်မွမ်းမံခြင်းအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

4. ရေရှည်ပြုပြင်ထိန်းသိမ်းမှုကင်းသောစွမ်းဆောင်ရည်ဖြင့် ရိုးရှင်းသောဖွဲ့စည်းပုံ
ဓာတ်ငွေ့-လျှပ်ကာ RMU များ၏ အတွင်းပိုင်း အစိတ်အပိုင်းများသည် ပတ်ဝန်းကျင်လေမှ ဓာတ်တိုးခြင်းမှ ကင်းစင်ပြီး နေ့စဉ် စစ်ဆေးရေး လုပ်ငန်းတာဝန်များကို လျှော့ချပေးသည်။ Mechanical load switches များသည် တာရှည်ခံမှု မြင့်မားပြီး မကြာခဏ switching လုပ်ဆောင်မှုများကို ခံနိုင်ရည်ရှိသည်။

5. ပင်မ-အလယ်တန်းပေါင်းစပ်မှုမှတစ်ဆင့် အသိဉာဏ်အဆင့်မြှင့်တင်မှုအတွက် ပံ့ပိုးမှု
ဥာဏ်ရည်မြင့် RMU အသစ်များသည် အပူချိန်၊ ဓာတ်ငွေ့ဖိအားနှင့် လိုင်းချို့ယွင်းမှု အချက်ပြမှုများကို အဝေးမှ စောင့်ကြည့်ရန် အာရုံခံကိရိယာများ တပ်ဆင်ထားသည်။ စမတ်ဂရစ်နောက်တန်းစနစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး ၎င်းတို့သည် ပိုင်ရှင်မဲ့လည်ပတ်မှုနှင့် အလိုအလျောက်ပြတ်တောက်မှု အချက်ပြမှုများကို လုပ်ဆောင်နိုင်ပြီး ပါဝါဖြန့်ဖြူးမှု၏ ဉာဏ်ရည်ထက်မြက်သော အသွင်ကူးပြောင်းမှုလမ်းကြောင်းနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။

III ပင်မအပလီကေးရှင်းအခြေအနေများ

● မြို့ပြရပ်ကွက်ဟောင်းများတွင် မြေအောက်ကေဘယ်ကြိုးများ ပြုပြင်မွမ်းမံခြင်း။စည်ပင်လမ်းများတစ်လျှောက် ပြင်ပဓာတ်အားဖြန့်ဖြူးရေးကွင်းများ ကွန်ရက်များ

● လူနေရပ်ကွက်များ၊ စီးပွားရေးဆိုင်ရာ အဆောက်အအုံများအတွက် ဗို့အားမြင့်ဓာတ်အားဖြန့်ဖြူးရေးယူနစ်များမြေအောက်ကားပါကင် ၊

● အဝင်အထွက် ခလုတ်ဗီဒိုများbox-type ခွဲရုံများအတွင်း

● 10kV ဂရစ်-ချိတ်ဆက်ပါဝါဖြန့်ဖြူးခြင်း။photovoltaic ဓာတ်အားပေးစက်ရုံများနှင့် ဖြန့်ဝေစွမ်းအင်သိုလှောင်မှု ပရောဂျက်များအတွက်

● စက်မှုဥယျာဉ်များ၊ စက်မှုဇုန်များ၊ မိုင်းများအတွက် ဓာတ်အားထောက်ပံ့မှုစနစ်များ ပံ့ပိုးပေးခြင်းအမြန်လမ်းနှင့် အခြေခံအဆောက်အအုံများ

● ကမ်းရိုးတန်းလမ်းများ၊ မြို့များနှင့် ကျေးလက်ဒေသများရှိ ပြင်ပလျှပ်စစ်မီးပေးဝေသည့်နေရာများ၊သံချေးတက်ခြင်းကို ဆန့်ကျင်သော ဗီဒိုများသည် ကြမ်းတမ်းသော လည်ပတ်မှုပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်စေသည်။

IV ပုံမှန်နေ့စဉ်ထိန်းသိမ်းမှုနည်းလမ်းများ

1. အစိုးရအဖွဲ့အပြင်ပိုင်းကို ပုံမှန်စစ်ဆေးပါ။ကက်ဘိနက်တံခါးများပေါ်ရှိအစွန်းများ၊ သံချေးတက်ခြင်းနှင့် ရေများဝင်ရောက်ခြင်းမှ ကာကွယ်ရန် ပွန်းနေသောဆေးကို ပြုပြင်ပါ။

2. ဓာတ်ငွေ့ခန်းဖိအားကို အခါအားလျော်စွာ စစ်ဆေးပါ။ဓာတ်ငွေ့ ကာရံထားသော မော်ဒယ်များ နှင့် ဖိအားနည်းသော ယိုစိမ့်မှု အချက်ပေးချက်များကို ချက်ခြင်း ဖြေရှင်းပါ။

3. ချောမွေ့သော ကူးပြောင်းခြင်းစွမ်းဆောင်ရည်ကို ထပ်ခါတလဲလဲ စမ်းသပ်ပါ။load switches များနှင့် earthing switches များ နှင့် အစိုးရအဖွဲ့အတွင်း စုဆောင်းနေသော ဖုန်မှုန့်များနှင့် အညစ်အကြေးများကို ရှင်းလင်းပါ။

4. ကေဘယ်အဆစ်များ၏ အပူချိန်ကို စစ်ဆေးပါ။လျော့ရဲပြီး အပူလွန်ကဲသော ဝါယာကြိုးများကဲ့သို့ လျှို့ဝှက်အန္တရာယ်များကို ဖယ်ရှားရန်။

5. ပုံမှန်လျှပ်ကာဗို့အားခံနိုင်ရည်စစ်ဆေးမှုများပြုလုပ်ပါ။နှင့် အသိဉာဏ်စောင့်ကြပ်ကြည့်ရှုသည့် ဂိတ်များနှင့် အမှားအယွင်းညွှန်ကိန်းများ၏ ပုံမှန်လည်ပတ်မှုကို စစ်ဆေးပါ။

V. စက်မှုဖွံ့ဖြိုးတိုးတက်ရေးလမ်းကြောင်း

Dual Carbon မူဝါဒဖြင့် မောင်းနှင်ထားသည့် eco-friendly dry air-insulated RMUs များသည် ကျယ်ကျယ်ပြန့်ပြန့် ရေပန်းစားလာပါသည်။ ၎င်းတို့သည် ရိုးရာဖန်လုံအိမ်ဓာတ်ငွေ့ ဆာလဖာ hexafluoride ကို သန့်ရှင်းသောလေဖြင့် အစားထိုး၍ သာလွန်ကောင်းမွန်သော ပတ်ဝန်းကျင်စွမ်းဆောင်ရည်အတွက် အကာအကွယ်ပေးသည့် ကြားခံအဖြစ် အစားထိုးသည်။ ဤအတောအတွင်း၊ မူလတန်း-ဆင့်ပွား ပေါင်းစည်းမှု၊ အနည်းနှင့်အများ ဉာဏ်ရည်ဉာဏ်သွေးသည် ပင်မစက်မှုလုပ်ငန်းဆိုင်ရာ လမ်းညွှန်ချက်များ ဖြစ်လာပြီး RMUs များသည် မြို့ပြစမတ်ဖြန့်ဖြူးရေးကွန်ရက်များ တည်ဆောက်မှုအတွက် ယုံကြည်စိတ်ချရသော အထောက်အပံ့များကို ဆက်လက်ပေးအပ်လျက်ရှိသည်။
