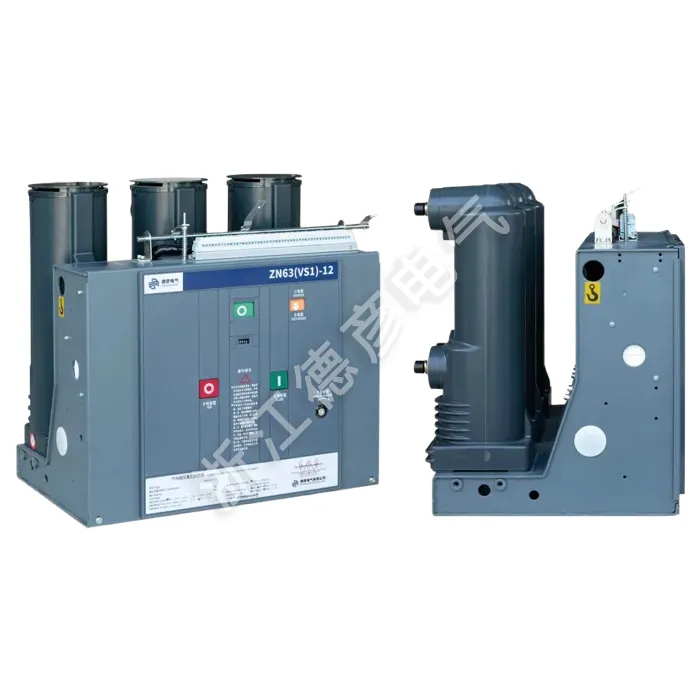

ပြင်ဆင်ပြီး Indoor High-Voltage Vacuum Circuit Breaker

နံပါတ်စဥ်

နာမည်

ယူနစ်

ဒေ

1

အဆင့်သတ်မှတ်ထားသော ဗို့အား

kV

12

2

အများဆုံးလည်ပတ်ဗို့အား

ကေဗွီ

12

3

လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။

A

630

1250

၆၃၀ ၁၂၅၀

၁၆၀၀ ၂၀၀၀

၂၅၀၀ ​​၃၁၅၀

1250 1600

၂၀၀၀ ၂၅၀၀

၃၁၅၀ ၄၀၀၀

4

အဆင့်သတ်မှတ်ထားသော Short-Circuit Breaking Current (အဆင့်သတ်မှတ်ထားသော Thermal Stability Current - RMS)

KA

၂၀/၂၅

31.5

40

5

Short-Circuit Closing Current (Peak) အဆင့်သတ်မှတ်ထားသည်

KA

၅၀/၆၃

80

100

6

အဆင့်သတ်မှတ်ထားသော Peak ခံနိုင်ရည်ရှိခြင်း (အဆင့်သတ်မှတ်ထားသော ဒိုင်းနမစ်တည်ငြိမ်မှု Current - Peak)

KA

၅၀/၆၃

80

100

7

4S အဆင့်သတ်မှတ်ထားသော Short-Circuit သည် Current ကိုခံနိုင်ရည်ရှိသည်။

KA

၂၀/၂၅

31.5

၂၀/၂၅

8

အဆင့်သတ်မှတ် လျှပ်ကာအဆင့်

အလုပ်လုပ်သည့်ဗို့အားခံနိုင်ရည် (အဆင့်သတ်မှတ်မခံရမီနှင့် ပြီးနောက်)/ 1 မိနစ် ပါဝါကြိမ်နှုန်း ဗို့အားခံနိုင်ရည်

ကေဗွီ

မြေညီ 42 (48 ချိုး)၊

Voltage ကိုခံနိုင်ရည် (အဆင့်သတ်မှတ်မခံရမီနှင့်ပြီးနောက်) / Peak Rated Lightning Impulse ဗို့အားခံနိုင်ရည်ရှိသည်။

မြေညီ 75 (85 ချိုး)၊

9

အပူတည်ငြိမ်ချိန် အဆင့်သတ်မှတ်ထားသည်။

S

4

10

အဆင့်သတ်မှတ်ထားသော လုပ်ငန်းဆောင်ရွက်မှု အပိုင်း

သီးခြား -0.3S - ပေါင်းစပ် -180S - ပေါင်းစပ်ထားသည်။

11

စက်ပိုင်းဆိုင်ရာဘဝ

ဒုတိယ

20000

12

Short-Circuit Breaking လက်ရှိ Breaks အရေအတွက်ကို အဆင့်သတ်မှတ်ထားသည်။

ဒုတိယ

50

13

Operating Mechanism အဆင့်သတ်မှတ်ထားသော ပိတ်ဗို့အား (DC)

v

AC၊DC 110,220

14

Operating Mechanism Rated Opening Voltage (DC)၊

v

AC၊DC 110,220

15

ဆက်သွယ်ရန်ကွာဟချက်

မီလီမီတာ

11±1

16

Overstroke ( contact spring compression length )

မီလီမီတာ

3.5±0.5

17

သုံးဆင့်ပိတ်ပြီး အဖွင့်ပြန်ထွက်ချိန်

ဒေါ်

≤2

18

ပိတ်ချိန်အတွင်း ဆက်သွယ်ရန် ဘောင်ဝင်သည်။

ဒေါ်

≤2

19

ပျမ်းမျှအမြန်နှုန်း

ဒေါ်

0.9~1.2

ပျမ်းမျှအပိတ်အမြန်နှုန်း

ဒေါ်

၀.၅-~၀.၈

20

ဖွင့်ချိန်

အမြင့်ဆုံးလည်ပတ်ဗို့အားမှာ

S

≤0.05

21

အနည်းဆုံးလည်ပတ်ဗို့အား

≤0.08

22

ပိတ်ချိန်

S

0.1

23

အဆင့်တစ်ခုစီ၏ ပင်မပတ်လမ်း၏ ခုခံမှု

μΩ

630 ≤50

1250 ≤ 45

24

ရွေ့လျားခြင်းနှင့် ငုတ်လျှိုးနေသော အဆက်အသွယ်များအတွက် ခွင့်ပြုနိုင်သော စုဆောင်းမှုအထူ

မီလီမီတာ

3
