Ring Main Unit သို့မဟုတ် Box-Type ဓာတ်အားခွဲရုံ- သင့်ပရောဂျက်အတွက် မည်သည့်အရာ လိုအပ်သနည်း။

10-35kV ဖြန့်ဖြူးရေးပရောဂျက်များတွင်၊ ring main unit (RMU) နှင့် box-type substation ကို တူညီသောဒီဇိုင်းပြန်လည်သုံးသပ်ခြင်းတွင် မကြာခဏဖော်ပြထားပါသည်။ နှစ်ခုလုံးသည် ကျစ်လျစ်ပြီး နှစ်ခုလုံးကို စက်ရုံမှတည်ဆောက်ထားသောကြောင့် ၎င်းတို့အား ပြိုင်ဆိုင်မှုရွေးချယ်စရာများအဖြစ် တစ်ခါတစ်ရံ သဘောထားကြသည်။ သူတို့ မဟုတ်ဘူး။ ဆုံးဖြတ်ချက်သည် သင်စီစဉ်နေသော node နှင့်ပတ်သက်သည့်မေးခွန်းတစ်ခုဖြစ်လာသည်- ဤအချက်သည် ဗို့အားကိုလျှော့ချပြီး ဗို့အားနိမ့်ဓာတ်အားဖြန့်ဖြူးရန် လိုအပ်သလား၊ သို့မဟုတ် လိုင်းများပြောင်းရန်၊ အပိုင်းခွဲရန်နှင့် ချိတ်ဆက်ရန်သာ လိုအပ်ပါသလား။Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC)ထုတ်ကုန်လိုင်းနှစ်ခုလုံးကို ထုတ်လုပ်သည့်၊ လက်တွေ့ကျသော နယ်နိမိတ်ကို အောက်တွင် ဖော်ပြထားသည်။

I. မတူညီသောအလုပ်နှစ်ခု

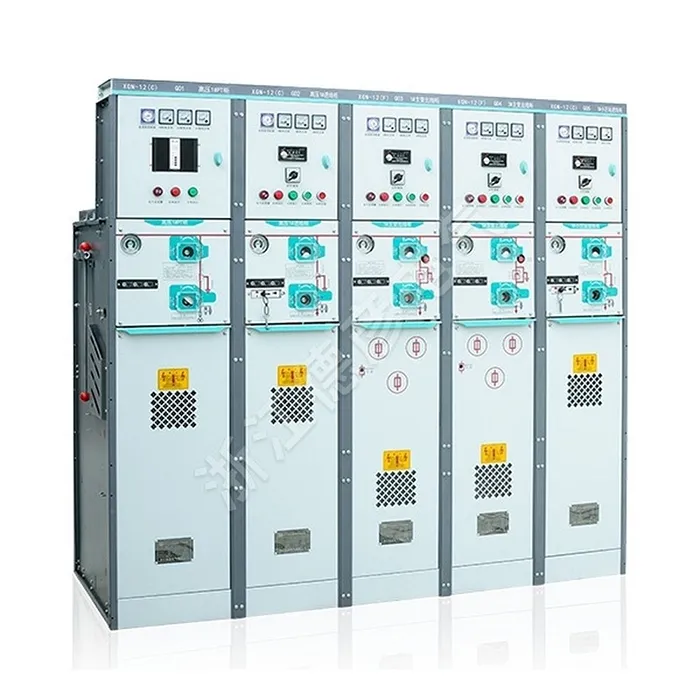

လက်စွပ် ပင်မယူနစ်သည် 10-24kV အလတ်စား ဗို့အားလက်စွပ်ကွန်ရက်များတွင် အသုံးပြုသော သတ္တုဖြင့် အလုံပိတ်ခလုတ်ခလုတ်ဖြစ်သည်။ ၎င်း၏အတွင်းပိုင်းအစိတ်အပိုင်းများသည် load break switches၊ earthing switches နှင့် fuses များဖြစ်သည်။ ၎င်းသည် switching၊ line sectionalizing၊ fault isolation နှင့် load transfer တို့ကိုလုပ်ဆောင်သည်၊ သို့မှသာ cable အပိုင်းတစ်ခုရှိ ချွတ်ယွင်းမှုသည် ကျန်လက်စွပ်ဆီသို့ supply ကို အနှောင့်အယှက်မရှိဘဲ ဖြတ်တောက်နိုင်သည်။ ဗို့အားမပြောင်းလဲပါ။

သေတ္တာအမျိုးအစား ဓာတ်အားခွဲရုံသည် ဗို့အားမြင့် ဓာတ်အားလက်ခံမှု၊ ဖြန့်ဖြူးမှု ထရန်စဖော်မာနှင့် ဗို့အားနိမ့် ဓာတ်အားဖြန့်ဖြူးမှု— မီတာတိုင်းတာခြင်း နှင့် အကာအရံများဖြင့် — အပြည့်အ၀ ရွေ့လျားနိုင်သော သံမဏိဖွဲ့စည်းပုံတစ်ခုအဖြစ် ပေါင်းစပ်ထားသည်။ ၎င်းကို စက်ရုံတွင် ကြိုတင်ပြင်ဆင်ထားပြီး ယူနစ်တစ်ခုလုံးအဖြစ် ပေးပို့ထားပြီး သုံးစွဲသူများအတွက် ဗို့အားနိမ့်ပါဝါဖြစ်သည်။

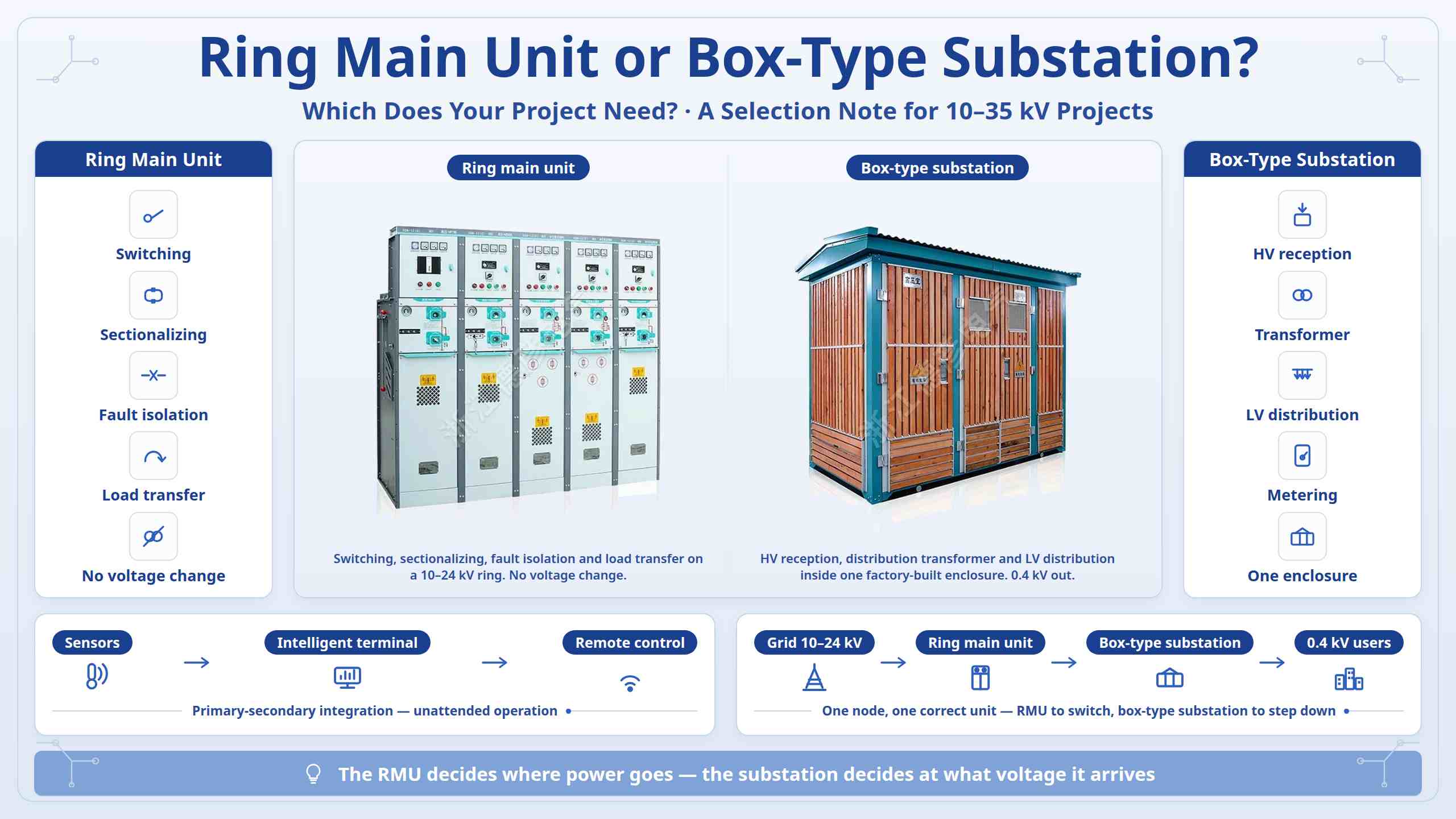

လိုင်းတစ်ခုတွင်- RMU သည် ပါဝါသွားမည့်နေရာကို ဆုံးဖြတ်သည်။ ဘောက်စ်အမျိုးအစား ဓာတ်အားခွဲရုံသည် မည်သည့်ဗို့အားရောက်ရှိကြောင်းနှင့် ၎င်းကို မည်သို့ဖြန့်ဝေကြောင်း ဆုံးဖြတ်သည်။

II မော်ဒယ်ကို သင့်ဇာတ်လမ်းနှင့် လိုက်ဖက်သည်။

ပါဝါကြိုးဝိုင်းနှစ်ခုပါရှိသော မြို့ပြကေဘယ်ကို ပြုပြင်မွမ်းမံပြီး RMU အတွက် ဒေသန္တရအဆင့်မှ ဆင်းခိုင်းခြင်းမရှိပါ။ 0.4kV အထွက်ပါဝါလိုအပ်သည့်အချက်များ—လူနေအိမ်ရပ်ကွက်များ၊ အလုပ်ရုံများ၊ စီးပွားရေးဇုန်များ၊ အားသွင်းရုံများ—သေတ္တာအမျိုးအစားခွဲရုံကိုခေါ်ဆိုပါ။ ပြင်ပ၊ ကျဉ်းမြောင်းသော၊ စိုစွတ်သော သို့မဟုတ် ဖုန်ထူသောနေရာများသည် ဓာတ်ငွေ့ရည်ကာ RMU ကို နှစ်သက်ကြပြီး၊ အလုံပိတ်ကန်သည် ငွေ့ရည်ဖွဲ့မှု၊ ဖုန်မှုန့်နှင့် ဆားမြူများကို ခံနိုင်ရည်ရှိ၍ စစ်ဆေးမှုနည်းပါးသည်။ Photovoltaic၊ storage နှင့် charging-pile ပရောဂျက်နှစ်ခုစလုံးကို အသုံးပြုသည်- step-up box ခွဲရုံများနှင့် grid-connected cabinets များသည် ပြောင်းလဲခြင်းနှင့် grid ချိတ်ဆက်မှုကို ကိုင်တွယ်ပြီး၊ ဓာတ်ငွေ့ဖြင့် ကာရံထားသော RMU များသည် စုဆောင်းခြင်းနှင့် ထိန်းချုပ်ထားသော ခြေရာအတွင်း ကူးပြောင်းခြင်းကို ကိုင်တွယ်ပါသည်။

III ပရောဂျက်အများစုတွင် ၎င်းတို့သည် အတူတကွ လုပ်ဆောင်ကြသည်။

ဘောက်စ်အမျိုးအစားခွဲရုံများစွာတွင် ဗို့အားမြင့်အဝင်နှင့်အထွက်ယူနစ်များသည် load break switches များဖြင့် အဓိကယူနစ်များဖြစ်ကြသည် ။ RMU သည် switching အစိတ်အပိုင်းဖြစ်သည်။ ဓာတ်အားခွဲရုံသည် အသွင်ပြောင်းခြင်းနှင့် ဗို့အားနိမ့်ဖြန့်ဖြူးမှုကို ပေါင်းထည့်သည့် အရံအတားဖြစ်သည်။ ထို့ကြောင့် နယ်နိမိတ်သည် ပြိုင်ဆိုင်မှုထက် လက်တွေ့ကျသည် — node တစ်ခုသာ switches လုပ်ပြီး sectionalize လုပ်ပါက RMU တစ်ခုကို သတ်မှတ်ပါ။ အောက်ဆင်းပြီး ဖြန့်ဝေရမည်ဆိုပါက၊ အကွက်အမျိုးအစားခွဲရုံကို သတ်မှတ်ပါ။ အကယ်၍ ထို station သည် ring network ၏ အစိတ်အပိုင်းတစ်ခုဖြစ်လာပါက၊ နှစ်ခုကို အတူတကွသတ်မှတ်ထားသည်။ နှစ်ခုလုံးအတွက် လက်ရှိ ပင်မလမ်းကြောင်းသည် ပင်မ-သာမည ပေါင်းစည်းခြင်းဖြစ်သည်- ကက်ဘိနက်အတွင်းရှိ အာရုံခံကိရိယာများနှင့် စောင့်ကြည့်ရေးယူနစ်များ၊ ပြင်ပအသိဉာဏ်ဖြန့်ဖြူးရေးဂိတ်တစ်ခုနှင့် ကိုက်ညီပြီး၊ အချိန်နှင့်တစ်ပြေးညီ ဒေတာအပ်လုဒ်လုပ်ခြင်း၊ အလိုအလျောက် အမှားအယွင်းတည်နေရာနှင့် သီးခြားခွဲထားခြင်း၊ အဝေးထိန်းခလုတ်နှင့် ပိုင်ရှင်မဲ့ လည်ပတ်မှုတို့ကို လုပ်ဆောင်နိုင်သည်။

IV မော်ဒယ်ကို မအတည်ပြုခင် ဘာတွေစစ်ဆေးရမလဲ

ကွန်ရက်သည် radial သို့မဟုတ် dual-power ring ဖြစ်မဖြစ်ကို ဦးစွာတည်ဆောက်ပါ - ၎င်းတစ်ခုတည်းက RMU လိုအပ်ခြင်းရှိမရှိ ဆုံးဖြတ်ပေးသည်။ ထို့နောက် ညှိနှိုင်းထားသော အကာအကွယ်ဆက်တင်များဖြင့် အဆင့်သတ်မှတ်ထားသော ဗို့အား (10/24/35kV)၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိနှင့် တိုတောင်းသော ဖြတ်တောက်ထားသော လက်ရှိကို ညှိနှိုင်းအတည်ပြုပါ။ လိုအပ်သည့်နေရာ၊ စိုထိုင်းဆ၊ ဖုန်မှုန့်၊ ဆားမြူနှင့် အကာအကွယ်အဆင့် အပါအဝင်၊ ပေါက်ကွဲဒဏ်ခံနိုင်သော ကိရိယာများ လိုအပ်သည့် GB 50058၊ ထရန်စဖော်မာစွမ်းရည်၊ အထွက်ဆားကစ်များနှင့် ဖြစ်နိုင်ခြေရှိသော နေရာပြောင်းရွှေ့ခြင်းကဲ့သို့သော ဝန်လိုအပ်ချက်များ။ ဘဝစက်ဝန်း ကုန်ကျစရိတ်နှင့် တွက်ဆကြည့်ပါ- လေ-လျှပ်ကာပစ္စည်းကိရိယာများသည် သီးသန့်ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများနှင့် ခြောက်သွေ့သော အတွင်းပိုင်းနေရာများနှင့် ကိုက်ညီပြီး ဓာတ်ငွေ့ဖြင့် ကာရံထားသော ကိရိယာများ ပိုမိုကုန်ကျသော်လည်း အပြင်ဘက် သို့မဟုတ် စစ်ဆေးရခက်ခဲသော နေရာများတွင် ပြုပြင်ထိန်းသိမ်းမှု လျော့နည်းစေသည်။
