Distribution EPC ပရောဂျက်များအတွက် မည်သည့် Voltage-Level Ring ပင်မယူနစ်ကို ရွေးချယ်သင့်သနည်း။

အမျိုးမျိုးသောဖြန့်ဖြူးရေး EPC အထွေထွေ-ကန်ထရိုက်စီမံကိန်းများတွင်၊ Ring Main Unit (RMU) သည် package substations နှင့် box-type substations များ၏ core high-voltage component အဖြစ် လုပ်ဆောင်သည်။ ၎င်း၏ဗို့အားအဆင့်ရွေးချယ်မှုသည် ဓာတ်အားဖြန့်ဖြူးရေးဖြေရှင်းချက်တစ်ခုလုံး၏ တည်ငြိမ်မှု၊ လိုက်နာမှုနှင့် ပရောဂျက်ကုန်ကျစရိတ်တို့ကို တိုက်ရိုက်ဆုံးဖြတ်ပေးသည်၊ ၎င်းသည် ပဏာမဒီဇိုင်းအဆင့်ရှိ EPC ဝယ်ယူရေးအင်ဂျင်နီယာများအတွက် အဓိကနည်းပညာဆိုင်ရာစိုးရိမ်မှုတစ်ခုလည်းဖြစ်သည်။ EPC အထွေထွေကန်ထရိုက်တာများစွာသည် အစောပိုင်းစုံစမ်းရေးအဆင့်တွင် မေးခွန်းထုတ်နေကြသည်- ဖြန့်ဖြူးရေး EPC ပရောဂျက်များအတွက် မည်သည့်ဗို့အားအဆင့် လက်စွပ်ပင်မယူနစ်ကို ရွေးချယ်သင့်သနည်း။

Yueqing, Zhejiang တွင်တည်ရှိပြီး၊Zhejiang Deyan Electric Co., Ltd.R&D နှင့် အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးကိရိယာများ ထုတ်လုပ်ရေးတွင် အထူးပြုသည်။ ကျွန်ုပ်တို့သည် IEC-လိုက်လျောညီထွေဖြစ်သော SF6 ဓာတ်ငွေ့-လျှပ်ကာနှင့် ဂေဟစနစ်-ဖော်ရွေသော အစိုင်အခဲ-လျှပ်ကာလက်စွပ် ပင်မယူနစ်များ၊ ဥရောပစတိုင် ပက်ကေ့ဂျ်သေတ္တာခွဲရုံများ၊ အဆင်သင့်လုပ်ထားသော အခန်းတွင်း-အမျိုးအစားခွဲရုံများနှင့် ဓာတ်အားဖြန့်ဖြူးရေးကိရိယာများ အစုံအလင်ကို ပံ့ပိုးပေးပါသည်။ ကျွန်ုပ်တို့သည် ကမ္ဘာလုံးဆိုင်ရာ EPC အထွေထွေ-ကန်ထရိုက်ဖောက်သည်များကို ကာလအတန်ကြာ တာဝန်ထမ်းဆောင်ခဲ့ပြီး မတူညီသော ဖြန့်ဖြူးရေးပရောဂျက်များအတွက် စိတ်ကြိုက် RMU ရွေးချယ်မှုဖြေရှင်းချက်များကို ပံ့ပိုးပေးခဲ့ပါသည်။

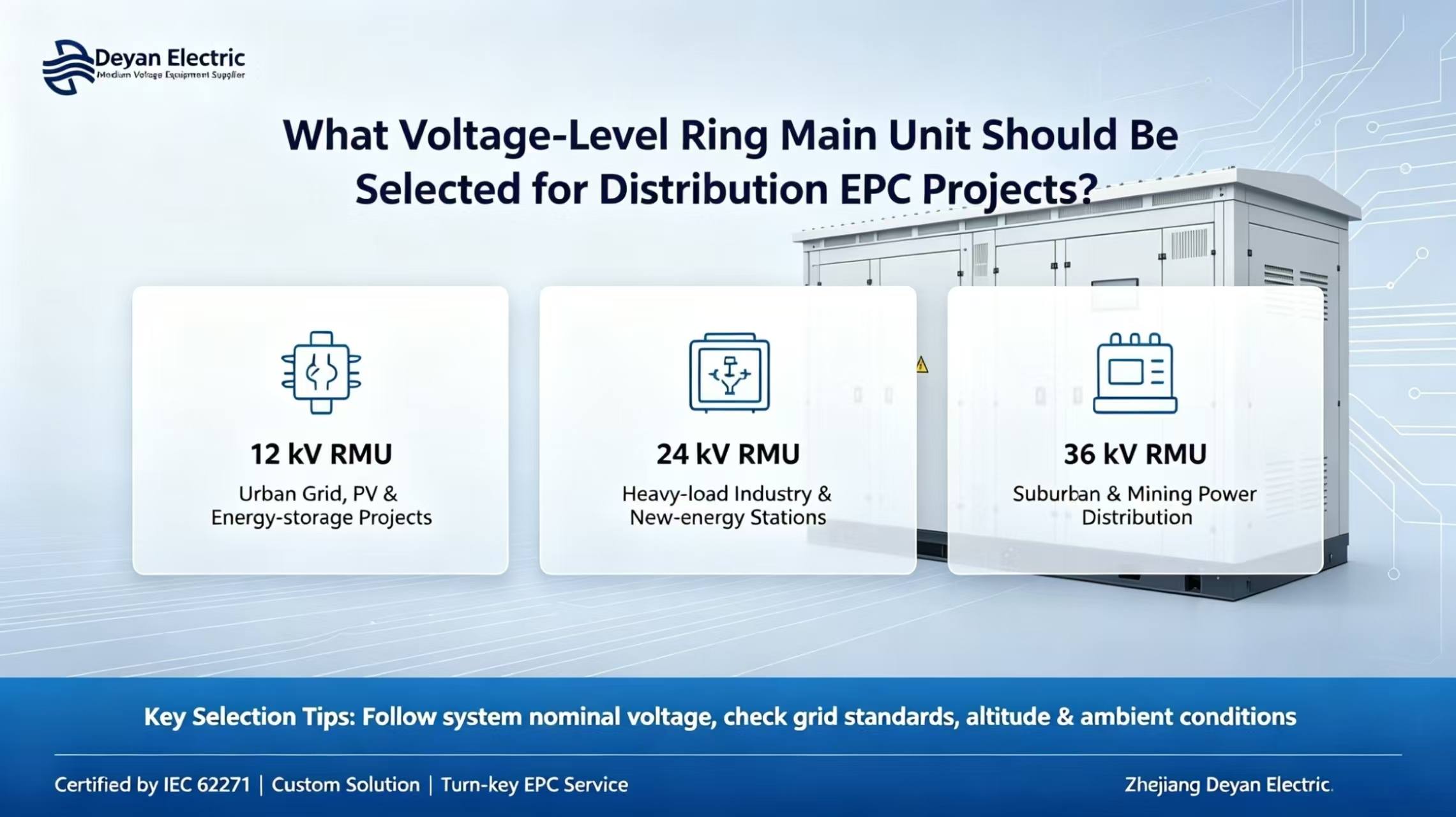

Distribution EPC ပရောဂျက်များတွင် Mainstream Ring-Main-Unit Voltage-level Selection အတွက်ကိုးကား

12 kV (10 kV စနစ်)၊

12 kV လက်စွပ် ပင်မယူနစ်သည် ကမ္ဘာလုံးဆိုင်ရာ ဖြန့်ဖြူးရေး EPC ပရောဂျက်များတွင် ကျယ်ကျယ်ပြန့်ပြန့် လက်ခံကျင့်သုံးနေသော ပင်မမော်ဒယ်ဖြစ်သည်။ မြို့ပြဖြန့်ဖြူးရေးကွန်ရက်ကို ပြုပြင်မွမ်းမံခြင်း၊ စက်မှုပန်းခြံ ဓာတ်အားဖြန့်ဖြူးခြင်း၊ PV နှင့် စွမ်းအင်သိုလှောင်မှု ဂရစ်ချိတ်ဆက်ခြင်း နှင့် အသေးစားမှ အလတ်စား ပက်ကေ့ခ်ျခွဲရုံများတွင် အကျယ်တဝင့် အသုံးချပါသည်။ မြင့်မားသော modularity နှင့် ထိန်းချုပ်နိုင်သောကုန်ကျစရိတ်များပါရှိသော၊ ဤ RMU သည် သမားရိုးကျလက်စွပ်ပါဝါထောက်ပံ့မှုဗိသုကာအများစုနှင့်ကိုက်ညီပြီး 20 kA / 25 kA ၏လက်ရှိရွေးချယ်စရာများကို ခံနိုင်ရည်ရှိသော short-circuit ပါ၀င်သည်။ ၎င်းသည် EPC ပရောဂျက်များအတွက် မကြာခဏမေးလေ့ရှိသော သတ်မှတ်ချက်တစ်ခုလည်းဖြစ်သည်။

24 kV

24 kV လက်စွပ် ပင်မ ယူနစ်များကို ဝန်ပိုကြီးများ နှင့် ဓာတ်အား ပို့လွှတ်ခြင်း အကွာအဝေး များ နှင့် စွမ်းအင် အသစ် စုဆောင်းရေး စခန်းများ ရှိသော စက်မှုဇုန် များအတွက် အများစု အသုံးပြု သည် ။ 12 kV ဖြေရှင်းချက်နှင့် နှိုင်းယှဉ်ပါက၊ ၎င်းသည် လိုင်းဆုံးရှုံးမှုကို လျော့နည်းစေပြီး ကေဘယ်ဖြတ်ပိုင်းများတွင် ရင်းနှီးမြှုပ်နှံမှုကို လျှော့ချပေးသောကြောင့် ၎င်းသည် ကြီးမားသောစွမ်းရည်ရှိသော EPC အထွေထွေ-ကန်ထရိုက်စီမံကိန်းများအတွက် သင့်လျော်စေသည်။ ၎င်းသည် ပိုမိုမြင့်မားသော စက်ပစ္စည်းများ လျှပ်ကာအဆင့်များနှင့် အားဖြည့်ထားသော ကက်ဘိနက်ဖွဲ့စည်းတည်ဆောက်ပုံ ဒီဇိုင်းကို လိုအပ်ပြီး ၎င်း၏ အလုံးစုံကုန်ကျစရိတ်သည် 12 kV ကြိုးဝိုင်း ပင်မယူနစ်ထက် ပိုမိုမြင့်မားသည်။

36 kV (33 kV စနစ်)၊

36 kV ring ပင်မယူနစ်များကို တာဝေးမြို့ဆင်ခြေဖုံးဖြန့်ဖြူးရေးကွန်ရက်များ၊ အကြီးစားမိုင်းတွင်းဧရိယာများနှင့် တာဝေးဓာတ်အားထောက်ပံ့သည့် EPC လုပ်ငန်းများအတွက် ဖြန့်ကျက်ထားသည်။ အလတ်စား-ဗို့အားမြင့်ဖြန့်ဖြူးမှုအမျိုးအစားသို့ ကျဆင်းသွားပါက ယေဘုယျအားဖြင့် ၎င်းတို့အား ကြီးမားသောစွမ်းရည်ရှိသော အထုပ်ခွဲရုံများနှင့်အတူ တွဲသုံးကြပြီး လျှပ်ကာ၊ အတွင်းပိုင်းကို အကာအကွယ်နှင့် စက်ရုံလက်ခံမှုစမ်းသပ်မှု (FAT) တွင် ပိုမိုမြင့်မားသောလိုအပ်ချက်များကို ပြဌာန်းထားသည်။

အဓိက ရွေးချယ်မှု စည်းမျဉ်းring main unit ၏ အဆင့်သတ်မှတ်ထားသော ဗို့အားအား transformer capacity ပေါ်တွင် အခြေခံ၍မဟုတ်ဘဲ project ၏ nominal system voltage အရ ဆုံးဖြတ်ရမည်ဖြစ်ပါသည်။ EPC ဖောက်သည်များသည် စက်ဝိုင်းပင်မယူနစ်၏ အဆင့်သတ်မှတ်ဗို့အား အပြီးသတ်ခြင်းမပြုမီ EPC ဖောက်သည်များသည် စနစ်တိုတောင်းသော ပတ်လမ်းကန့်သတ်ချက်များ၊ ပရောဂျက်အမြင့်၊ ပတ်ဝန်းကျင်အပူချိန်နှင့် စိုထိုင်းဆအခြေအနေများကို ဦးစွာအတည်ပြုရမည်။

EPC-ပရောဂျက် စက်ပစ္စည်းရွေးချယ်မှုအတွက် ထပ်လောင်းထည့်သွင်းစဉ်းစားမှုများ

ဗို့အားအဆင့်အပြင်၊ EPC အထွေထွေကန်ထရိုက်တာများသည် လက်စွပ်ပင်မယူနစ်များကိုဝယ်ယူသောအခါတွင် ထုတ်ကုန်စံနှုန်းများ၊ ပတ်ဝန်းကျင်လိုက်လျောညီထွေရှိမှုနှင့် အစုံအလင်ပေးပို့နိုင်မှုတို့ကိုလည်း အာရုံစိုက်ရမည်-

လက်မှတ်လိုအပ်ချက်များထုတ်ကုန်များသည် IEC 62271 စီးရီး နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီရမည်။ ပရောဂျက်ပုံဆွဲသုံးသပ်ချက်နှင့် စက်ရုံလက်ခံမှုစမ်းသပ်မှုကို ပံ့ပိုးရန်အတွက် အမျိုးအစား-စမ်းသပ်မှုအစီရင်ခံစာများနှင့် CE လက်မှတ်များ အစုံအလင်ရရှိနိုင်မည်ဖြစ်သည်။

ပတ်ဝန်းကျင် လိုက်လျောညီထွေရှိမှု-ပြင်ပ IP54 ကာကွယ်မှု အဆင့်သတ်မှတ်ချက်၊ ငွေ့ရည်ဖွဲ့မှု ဆန့်ကျင်သည့် အပူချိန် ထိန်းချုပ်မှုစနစ်များနှင့် ကမ်းရိုးတန်းဒေသများအတွက် သံချေးတက်သည့်အပေါ်ယံပိုင်းအတွက်၊ မြင့်မားသော အပူချိန်၊ မြင့်မားသော စိုထိုင်းဆနှင့် မြင့်မားသော အမြင့်ကဲ့သို့သော ရှုပ်ထွေးသော လည်ပတ်မှုအခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်စေရန်အတွက် စိတ်ကြိုက်ပြင်ဆင်ခြင်းကို ရနိုင်ပါသည်။

ပံ့ပိုးပေးသည့် ဖြေရှင်းချက် အစုံအလင်-Deyan Electric သည် RMU များ၊ ထရန်စဖော်မာများနှင့် ဗို့အားနိမ့်ဗီဒိုများ ပေါင်းစပ်ထားသည့် ပေါင်းစပ်ပက်ကေ့ခ်ျခွဲရုံများ၏ turnkey solutions များကို ထောက်ပံ့ပေးနိုင်သည်။ ပါတီစုံဝယ်ယူမှုနှင့် ကော်မရှင်ပေးခြင်းအတွက် ပေါင်းစပ်ညှိနှိုင်းမှုမှ ပေါ်ပေါက်လာသော EPC ဖောက်သည်များအတွက် တစ်နေရာတည်းတွင် ပို့ဆောင်မှု ကုန်ကျစရိတ်ကို လျှော့ချပေးသည်။

Intelligent အဆင့်မြှင့်တင်မှု-FTU ဉာဏ်ရည်ထက်မြက်သော terminal များသည် မှားယွင်းသောတည်နေရာနှင့် အဝေးထိန်းစောင့်ကြည့်ခြင်းလုပ်ဆောင်ချက်များကို သိရှိရန် ရွေးချယ်နိုင်သည်၊၊ EPC ပရောဂျက်များအတွက် smart distribution networks နှင့် new-energy grid-connection တို့ဖြစ်သည်။

နိဂုံး

ဗို့အားအဆင့်ရွေးချယ်မှုသည် ring-main-unit သတ်မှတ်ချက်သတ်မှတ်ချက်အတွက် အဓိကအဆင့်ဖြစ်သည်။ မမှန်ကန်သောရွေးချယ်မှုသည် ဇယားကွက်လက်ခံမှုမအောင်မြင်ခြင်း၊ စက်ပစ္စည်းပိုလျှံခြင်းနှင့် ပရောဂျက်နှောင့်နှေးခြင်းကဲ့သို့သော ပြင်းထန်သောအန္တရာယ်များကို ဖြစ်စေနိုင်သည်။ ပရော်ဖက်ရှင်နယ်လျှပ်စစ်အင်ဂျင်နီယာနည်းပညာအဖွဲ့ကို ဂုဏ်ယူစွာဖြင့် Zhejiang Deyan Electric Co., Ltd. သည် ကွင်း-ပင်မ-ယူနစ် ဗို့အားရွေးချယ်ရေးဝန်ဆောင်မှုများနှင့် EPC ပရောဂျက်ပုံဆွဲခြင်းနှင့် ဒေသဂရစ်သတ်မှတ်ချက်များအပေါ် အခြေခံ၍ ပင်မပုံစံဒီဇိုင်းကို ပေးအပ်နိုင်သည်။ ကမ္ဘာလုံးဆိုင်ရာ ဖြန့်ဖြူး EPC ပရောဂျက်များအတွက် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးမှုဖြေရှင်းချက်များအား ODM စိတ်ကြိုက်ပြင်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။
