Wire-Drawing Machine အတွက် အင်ဗာတာ

Deyan Electric သည် ဥရောပနှင့် အမေရိကဈေးကွက်များကို လွှမ်းခြုံကာ ယုံကြည်စိတ်ချရသော ဖြေရှင်းချက်များနှင့် စျေးနှုန်းကောင်းမွန်သော အားသာချက်များကို ပံ့ပိုးပေးသည့် ပရော်ဖက်ရှင်နယ်စက်မှုလုပ်ငန်းလျှပ်စစ်ရောင်းချသူဖြစ်သည်။ Wire-Drawing Machine အတွက် ၎င်း၏ LNC860L Inverter သည် အဆင့်မြင့်တင်းမာမှုထိန်းချုပ်မှုနှင့် တည်ငြိမ်သောအရည်အသွေးရှိသည်။ အမြောက်အများဝယ်ယူရန် သင့်တော်သည်၊ ၎င်းသည် ဝိုင်ယာကြိုးနှင့် ကေဘယ်ကြိုး လုပ်ငန်းများနှင့် ကိုက်ညီပြီး ပုံမှန်လည်ပတ်မှုကို သေချာစေသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

LNC860Lseries သည် ဝါယာကြိုးအတွက် ရည်စူးထားသော ကြိမ်နှုန်းပြောင်းစက်များ - ပုံဆွဲစက်များသည် 8605-vector ကြိမ်နှုန်းပြောင်းပေးသူများ၏ စွမ်းဆောင်ရည်မြင့်မားရုံသာမက အပိတ် - loop tension control နှင့် open - loop tension control ၊ အမျိုးမျိုးသော အကွေ့အကောက်များနှင့် unwinding လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်သည်။ ၎င်းတွင် တင်းမာမှုအကွေ့အကောက်ထိန်းချုပ်မှုနှင့် ပံ့ပိုးမှုများအတွက် သင်္ချာစံပြပုံစံတွင် တည်ဆောက်ထားသည်။ လိပ်အချင်း၏အလိုအလျောက်တွက်ချက်။ ဝါယာကြိုးနှင့် ကေဘယ်လ်၊ သတ္တုသတ္တုပြားလုပ်ငန်း၊ အကွေ့အကောက်၊ သတ္တုဝါယာကြိုး-ပုံဆွဲ၊ နှင့် ပလပ်စတစ်ဝါယာပုံဆွဲစသည့် လုပ်ငန်းများတွင် တွင်ကျယ်စွာ အသုံးပြုနိုင်သည်။ Wire-Drawing Machine အတွက် ဤအင်ဗာတာသည် စံချိန်စံညွှန်းဖြစ်သည် - 485 ဆက်သွယ်မှုလုပ်ဆောင်ချက်ပါရှိသော၊ 22kW နှင့်အောက်ပါဝါအတွက်တပ်ဆင်ထားသောဘရိတ်ယူနစ်သည်စံဖြစ်သည်။ ပါဝါအကွာအဝေး: 0.75kW-400kW-380V။

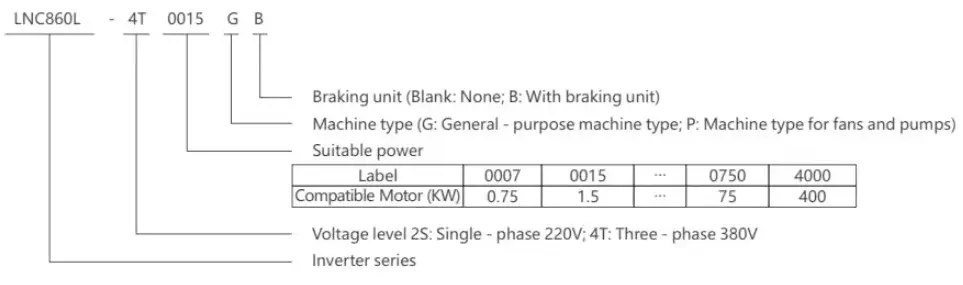

မော်ဒယ်အဓိပ္ပါယ်

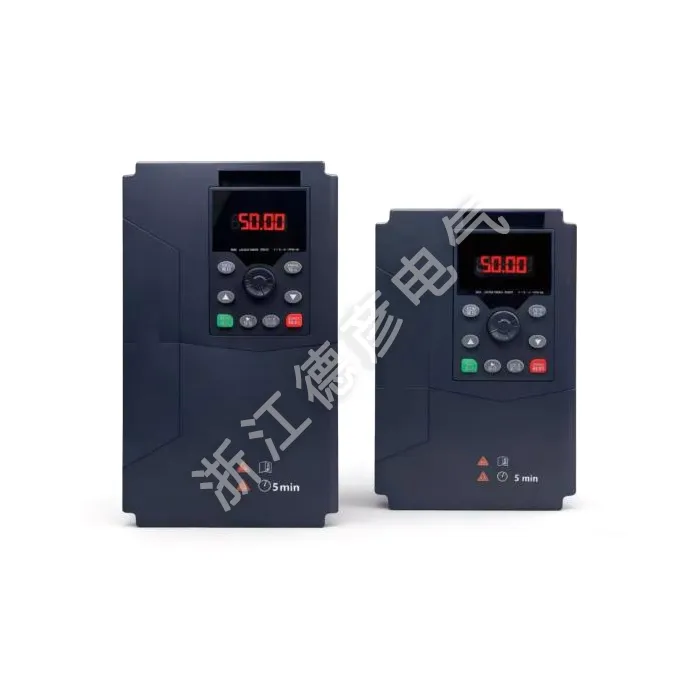

LNC860L Inverter for Wire-Drawing Machine

ထုတ်ကုန်အင်္ဂါရပ်များ

▲ စွမ်းဆောင်ရည်မြင့်မားသော vector ထိန်းချုပ်မှု၊ ကြီးမားသောနိမ့်-ကြိမ်နှုန်း torque နှင့် တည်ငြိမ်သောထွက်ရှိမှု

▲အမျိုးမျိုးသောကုဒ်ပြောင်းကိရိယာများကို ပံ့ပိုးသည်- ABZ တိုးမြှင်မှု၊ U တိုးမြင့်မှုနှင့် ဖြေရှင်းသူ

▲ ကျယ်ပြန့်သောဗို့အားသွင်းမှု၊ အလိုအလျောက်အထွက်ဗို့အားထိန်းညှိမှု (AR)၊ ခေတ္တလျှပ်စစ်ဓာတ်အား ဆုံးရှုံးနေချိန်တွင် ပိတ်ခြင်းမရှိဘဲ၊ ပိုမိုအားကောင်းသော လိုက်လျောညီထွေဖြစ်အောင်

▲အပိတ်-ကွင်းတင်းမာမှုထိန်းချုပ်မှုနှင့် အဖွင့်-ကွင်းဆက်တင်းမာမှုထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည်။

▲- တင်းမာမှုအကွေ့အကောက်ထိန်းချုပ်မှုအတွက် သင်္ချာပုံစံဖြင့်တည်ဆောက်ထားပြီး၊ လိပ်အချင်း၏အလိုအလျောက်တွက်ချက်မှုကိုပံ့ပိုးပေးသည်

▲ချောမွေ့စွာစတင်ခြင်း၊ တည်ငြိမ်သောလည်ပတ်မှုနှင့် အဆက်မပြတ်တင်းမာမှု

▲အလိုအလျောက်ဝါယာကြိုး - ကျိုးကြောင်းထောက်လှမ်းခြင်း၊ အလိုအလျောက် အင်တီယာလျော်ကြေးပေးခြင်း

▲ အကွေ့အကောက်နှင့် အရစ်ကျစနစ်ပေါင်းစပ်မှု၊ DC ဘတ်စ်ကားကို မျှဝေနိုင်ပြီး လျှပ်စစ်စွမ်းအင်ကို ချွေတာနိုင်သည်။

▲ လျင်မြန်သောတုံ့ပြန်မှု၊ ခိုင်ခံ့သော လိုက်လျောညီထွေရှိမှု၊ လွယ်ကူစွာ အမှားရှာပြင်ခြင်း တို့ပါရှိသော အဆင့်မြင့် PID အယ်လဂိုရီသမ်တွင် တည်ဆောက်ထားသည်။

▲16 - ခြေလှမ်းအမြန်နှုန်းထိန်းချုပ်မှု၊ ရိုးရှင်းသော PLC သည် အချိန်ကိုက်ခြင်း၊ အဆက်မပြတ် - အမြန်နှုန်းနှင့် ဦးတည်ချက် - ဆက်တင်ကဲ့သို့သော လုပ်ဆောင်ချက်များစွာကို ယုတ္တိဗေဒထိန်းချုပ်မှုကို နားလည်သဘောပေါက်သည်။

▲ထည့်သွင်းထားသော RS485 ဆက်သွယ်ရေးမျက်နှာပြင်သည် Modbus ပရိုတိုကောကို ပံ့ပိုးပေးသည်။

▲ များစွာသော အကာအကွယ်လုပ်ဆောင်ချက်များ- ဗို့အား၊ ကျော်-လက်ရှိ၊ ဝန်ပိုမှု၊ အပူလွန်ကဲမှု စသည်ဖြင့်

လမ်းညွှန်ချက်များ

မော်ဒယ်-	LNC860L-4T0037GB/4T0055PB
ပါဝါ-	3.7KW 9A/5.5KW 13A
ထည့်သွင်းမှု-	3PH AC380V 50HZ/60HZ
အထွက်-	3PH AOV-380V OHZ-400HZ
S.N-	ဘားကုဒ်

စက်အမျိုးအစားများစာရင်း

ကြိမ်နှုန်းပြောင်းစက် မော်ဒယ်	ပါဝါစွမ်းရည် (kVA)	ထည့်သွင်းခြင်း လက်ရှိ (A)	အထွက် လက်ရှိ (A)	အသုံးပြုနိုင်သော မော်တာ (KW)
တစ်ဆင့်ချင်းပါဝါထောက်ပံ့မှု- 220V ± 15%, 50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
အဆင့်သုံးဆင့်ပါဝါထောက်ပံ့မှု- 380V ± 15%, 50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ကုသိုလ်ကံ		သတ်မှတ်ချက်
ထိန်းချုပ်မှုလက္ခဏာများ	Output အကြိမ်ရေ	0-500Hz
	သယ်ဆောင်သူ အကြိမ်ရေ	0.8kHz~12kHz ဝန်ဆောင်မှုပေးသည့် ကြိမ်နှုန်းအား ဝန်လက္ခဏာများနှင့်အညီ အလိုအလျောက်ချိန်ညှိနိုင်သည်။
	အထွက်ကြိမ်နှုန်း ကြည်လင်ပြတ်သားမှု	0.01Hz
	ထိန်းချုပ်မှုမုဒ်	Open -loop vector control(SVC) V/F control Closed-loopvector control(FVC)
	Torque လက္ခဏာများ	torque လျော်ကြေးနှင့် slip လျော်ကြေးများဖြင့်၊ စတင် torque သည် 150% 0.5Hz တွင်ရောက်ရှိနိုင်သည်။
	Torque ထိန်းချုပ်မှု တိကျမှု	±5%(FVC)
	တင်းကုပ်တားဆီးရေး စံသတ်မှတ်ချက်	20% မှ 250% အထိ အဆင့်သတ်မှတ်ထားသော လက်ရှိ၏ ရာခိုင်နှုန်းအဖြစ် သတ်မှတ်ပါ
	အမြန်နှုန်း ထိန်းညှိမှု အပိုင်း	1:100(SVC) 1:1000(FVC)
	အရှိန်တည်ငြိမ်မှု တိကျမှု	±0.5%(SVC) ±0.02%(FVC)
	ဝန်ပိုနိုင်စွမ်း	တစ်မိနစ်အတွက် အဆင့်သတ်မှတ်ထားသော output လက်ရှိ၏ 150%
	V/F မျဉ်းကွေး	မုဒ်လေးခု- linear; multi-point;အပြီးသတ် V/fseparation; မပြည့်စုံသော V/f ခွဲခြားခြင်း
	အရှိန်နှင့် အရှိန်နှေးခြင်းမျဉ်းကွေး	တစ်ပြေးညီ သို့မဟုတ် S-မျဉ်းကွေးအရှိန်နှင့် အရှိန်လျော့ခြင်းမုဒ်များ အရှိန်နှင့် အရှိန်လျှော့ချိန် လေးကြိမ်၊ အရှိန်နှင့် အရှိန်လျှော့ချိန် အကွာအဝေး 0.1~6500.0s
	DC ဘရိတ်	DC ဘရိတ်အကြိမ်ရေ- 0.00Hz ~ အများဆုံး ကြိမ်နှုန်း။ ဘရိတ်ချိန်- 0.0s～60.0s၊ ဘရိတ်လုပ်ဆောင်ချက် လက်ရှိတန်ဖိုး- 0.0%～100.0%
	ပြေးရတာ ထိန်းချုပ်တယ်။	Jog ကြိမ်နှုန်း အပိုင်းအခြား- 0.00Hz ~ အများဆုံး အကြိမ်ရေ၊ ပြေးခုန်နှုန်း နှင့် အရှိန်လျော့ချိန် 0.1s ~ 6500.0s
	ရိုးရှင်းသော PLC၊ အဆင့်ပေါင်းများစွာ မြန်နှုန်းလုပ်ဆောင်မှု	Built-in PLC သို့မဟုတ် control terminals များမှတဆင့် 16-step speed လုပ်ဆောင်ချက်အထိ အောင်မြင်နိုင်သည်။
	Built-in PID	၎င်းသည် process-control closed-loop control system ကို လွယ်ကူစွာ နားလည်သဘောပေါက်နိုင်သည်။
	အလိုအလျောက် ဗို့အားထိန်းညှိမှု (AVR)	ဂရစ်ဗို့အား ပြောင်းလဲသောအခါ၊ ၎င်းသည် အထွက်ဗို့အား အဆက်မပြတ် ထိန်းသိမ်းထားနိုင်သည်။
	မြန်ဆန်သော လက်ရှိကန့်သတ်လုပ်ဆောင်ချက်	လက်ရှိ အမှားအယွင်းများကို အကြီးကျယ်ဆုံးအတိုင်းအတာအထိ လျှော့ချပြီး ကြိမ်နှုန်းပြောင်းစက်၏ ပုံမှန်လည်ပတ်မှုကို ကာကွယ်ပါ။
လည်ပတ်မှုလက္ခဏာများ	လည်ပတ်ကွပ်ကဲမှုချန်နယ်	လမ်းကြောင်းသုံးခု- လည်ပတ်မှု panel မှပေးသော၊ controlterminals များမှပေးသော၊ အမှတ်စဉ်ဆက်သွယ်မှု port မှပေးသည်။ ၎င်းကိုနည်းလမ်းအမျိုးမျိုးဖြင့်ပြောင်းနိုင်သည်။
	ကြိမ်နှုန်းအရင်းအမြစ်	ကြိမ်နှုန်းရင်းမြစ်ဆယ်ခု- panel knob မှပေးသည်၊ လည်ပတ်မှု panel မှပေးသည်၊ analog voltage ဖြင့်ပေးသည်၊ analog current ဖြင့်ပေးသည်၊ RS485 ဆက်သွယ်မှုမှပေးသည်၊ နည်းလမ်းအမျိုးမျိုးဖြင့်ပြောင်းနိုင်သော၊
	အရန် ကြိမ်နှုန်း အရင်းအမြစ်	အရန်ကြိမ်နှုန်းရင်းမြစ်ဆယ်ခု။ ၎င်းသည် အရန်ကြိမ်နှုန်းကို ချိန်ညှိခြင်းနှင့် ကြိမ်နှုန်းပေါင်းစပ်မှုကို လိုက်လျောညီထွေဖြစ်စေနိုင်သည်
	သွင်းစက်များ	ဒစ်ဂျစ်တယ်ထည့်သွင်းသည့် terminals ခြောက်ခု၊ တစ်ခုသည် ahigh-speed pulse input အဖြစ်သုံးနိုင်သည်။ Analog input ချန်နယ်နှစ်ခု၊ Al1:input range0~+10V၊Al2:input range0~+10V/0-20mA
	အထွက်ဂိတ်များ	မြန်နှုန်းမြင့် သွေးခုန်နှုန်း အထွက် ဂိတ်တစ်ခု၊ OkHz ~ 50kHz မှ စတုရန်းလှိုင်း အချက်ပြမှုများကို ထုတ်လွှတ်ခြင်း ၊ သတ်မှတ်ကြိမ်နှုန်း နှင့် အထွက်ကြိမ်နှုန်း ကဲ့သို့သော ရုပ်ပိုင်းဆိုင်ရာ ပမာဏ ၏ အထွက်ကို သိရှိနိုင် သည့် ဒစ်ဂျစ်တယ် အထွက် ဂိတ် တစ်ခု ၊ တစ်ဆင့်ခံ အထွက် ဂိတ် တစ်ခု ၊ ရီလေး အထွက် ဂိတ် နှစ်ခု သည် analog output terminals နှစ်ခု ဖြစ်သည် ။ current/voltage/frequency command/rotational speed/power factor အချက်ပြမှုများ
	ကာကွယ်ရေးလုပ်ဆောင်ချက်	ပါဝါဖွင့်ခြင်း နှင့် အထွက်အဆင့် ဆုံးရှုံးမှု ကာကွယ်ရေး၊ လက်ရှိ အကာအကွယ်၊ ဗို့အား လွန်ကဲခြင်း ကာကွယ်ရေး၊ ဗို့အားအောက် ကာကွယ်ရေး၊ over-heat protection၊ overload protection၊ စသည်တို့တွင် မော်တာတို-လျှစ်ကစ် ထောက်လှမ်းခြင်း
လေသံ	လျှောက်လွှာနေရာ	အိမ်တွင်း၊ နေရောင်နှင့်တိုက်ရိုက်မထိတွေ့ရ၊ ဖုန်မှုန့်များ၊ အဆိပ်သင့်ဓာတ်ငွေ့များ၊ မီးလောင်လွယ်သောဓာတ်ငွေ့များ၊ ဆီအခိုးအငွေ့များ၊ ရေခိုးရေငွေ့များ၊ ရွှဲရွှဲသို့မဟုတ်ဆား၊ စသည်တို့ဖြစ်သည်။
	အမြင့်	1000 မီတာအောက်
	ပတ်ဝန်းကျင် စိုထိုင်းဆ	-10 ℃ ~ + 40 ℃ (ပတ်ဝန်းကျင် အပူချိန် 40 ℃ ~ 50 ℃ အကြားတွင်၊ ဖောက်ဖျက်လုပ်ဆောင်ရန် လိုအပ်သည်)
	စိုထိုင်းဆ	ရေစက်များ ငွေ့ရည်ဖွဲ့ခြင်းမရှိဘဲ 95% RH ထက်နည်းသည်။
	တုန်ခါမှု	5.9m/s² (0.6g) အောက်
	သိုလှောင်မှုအပူချိန်	-20 ℃ ~ + 60 ℃

LNC860L Inverter for Wire-Drawing Machine
