Switchgear ရွေးချယ်ခြင်းလမ်းညွှန်

အဓိကကတော့ အမျိုးအစားကို ရွေးချယ်ပါ။switchgear"လိုအပ်ချက်များကို သတ်မှတ်ခြင်း" မှ "ကိုက်ညီသော ဘောင်များ" အထိ ဆုံးဖြတ်ချက်ချသည့် လုပ်ငန်းစဉ်တစ်ခုဖြစ်သည်။ ရွေးချယ်မှုလုပ်ငန်းစဉ်ကို ပိုမိုရှင်းလင်းစေရန်၊ ကျွန်ုပ်သည် ၎င်းအား အဓိကအတိုင်းအတာ ရှစ်ခုအဖြစ် ပိုင်းခြားထားသည်။ ၎င်းကို စစ်ဆေးစာရင်းတစ်ခုကဲ့သို့ အသုံးပြုနိုင်ပြီး အကြောင်းအရာတစ်ခုစီကို သင့်ပကတိအခြေအနေနှင့် ဆန့်ကျင်၍ စစ်ဆေးနိုင်သည်။

Switchgear ရွေးချယ်မှုအတွက် Core Dimensions သုံးခု

ရွေးချယ်မှု အတိုင်းအတာ

အဓိက ထည့်သွင်းစဉ်းစားချက်များ

ရွေးချယ်ရေးလမ်းညွှန်

1. ဗို့အားအဆင့်

ဗို့အားမြင့်စနစ် (ဥပမာ၊ 10kV၊ အဝင်လိုင်း/ထရန်စဖော်မာပင်မဘက်ခြမ်း) သို့မဟုတ် ဗို့အားနိမ့်စနစ် (ဥပမာ၊ 380V/220V၊ အထွက်လိုင်း/ဂိတ်ဖြန့်ဖြူးမှုအဖြစ်) ဆုံးဖြတ်ပါ။

ဤသည်မှာ စက်ကိရိယာ၏ လျှပ်ကာအဆင့်နှင့် အတွင်းပိုင်း အစိတ်အပိုင်းများကို တိုက်ရိုက်ဆုံးဖြတ်သည့် အခြေခံအကျဆုံး ခွဲဝေမှုဖြစ်သည်။

2. တပ်ဆင်ခြင်းပတ်ဝန်းကျင်

အိမ်တွင်း သို့မဟုတ် အပြင်ဘက်တွင် တပ်ဆင်ခြင်းရှိ၊ မရှိ အကဲဖြတ်ပြီး ရေစိုခံခြင်း (IP အဆင့်သတ်မှတ်ချက်)၊ အစိုဓာတ်ခံနိုင်ရည်၊ ချေးခံနိုင်ရည် သို့မဟုတ် ပေါက်ကွဲခြင်းမှ ကာကွယ်ခြင်းကဲ့သို့သော အထူးလိုအပ်ချက်များ ရှိမရှိကို အကဲဖြတ်ပါ။  ပြင်ပအသုံးပြုမှုတွင် မြင့်မားသောဝင်ရောက်မှုကာကွယ်မှုအဆင့်သတ်မှတ်ချက်များ (ဥပမာ၊ IP54 သို့မဟုတ် ထို့ထက်မြင့်မားသည်) နှင့် stainless steel enclosures လိုအပ်ပါသည်။ စိုစွတ်သော/အညစ်အကြေးရှိသောပတ်ဝန်းကျင်တွင် အပြည့်အ၀အလုံပိတ်ကိရိယာများ သို့မဟုတ် အထူးအပေါ်ယံလိမ်းဆေးများ လိုအပ်သည်။

3. Functional Purpose

အဓိက ရည်ရွယ်ချက်- အလင်းရောင်၊ ပါဝါ (ဥပမာ၊ မော်တာ ထိန်းချုပ်မှု)၊ ပါဝါဖြန့်ဖြူးမှု၊ ပါဝါအချက်ပြမှု ပြုပြင်ခြင်း (capacitor bank) သို့မဟုတ် မီတာတိုင်းတာခြင်း။ အလင်းရောင်ဖြန့်ဖြူးရေးသေတ္တာများတွင် သေးငယ်သော ဝန်များပါရှိပြီး နံရံတွင်တပ်ဆင်နိုင်သည်။ ဓာတ်အားဖြန့်ဖြူးရေးသေတ္တာများတွင် ကြီးမားသောဝန်များပါရှိပြီး မကြာခဏကြမ်းပြင်တွင်ရပ်နေပြီး မော်တာထိန်းချုပ်မှုယူနစ်များ မကြာခဏလိုအပ်သည်။

4. ဖွဲ့စည်းပုံပုံစံ

ပုံသေအမျိုးအစား (ဥပမာ၊ GGD၊ ချွေတာ) သို့မဟုတ် ထုတ်ယူသည့်အမျိုးအစား (ဥပမာ၊ GCK/GCS/MNS၊ ပြုပြင်ထိန်းသိမ်းရလွယ်ကူမှု၊ မြင့်မားသော ယုံကြည်စိတ်ချရမှု) တို့အကြား ရွေးချယ်ပါ။ ပုံသေအမျိုးအစားသည် ပြန့်ကျဲနေသောဝန်များ၊ ဆားကစ်အနည်းငယ်နှင့် ဘတ်ဂျက်အကန့်အသတ်ရှိသော အခြေအနေများအတွက် သင့်လျော်သည်။

Draw-out အမျိုးအစားသည် စုစည်းတင်ရှိမှု၊ များစွာသော ဆားကစ်များနှင့် မြင့်မားသော ပါဝါထောက်ပံ့မှု ယုံကြည်စိတ်ချရမှု လိုအပ်ချက်များ (ဥပမာ၊ ဒေတာစင်တာများ၊ ရေနံဓာတုလုပ်ငန်း) ရှိသော အခြေအနေများအတွက် သင့်လျော်သည်။

5. လျှပ်စစ်ဆိုင်ရာ ကန့်သတ်ချက်များ

စနစ်၏ အဆင့်သတ်မှတ်ထားသော ဗို့အား၊ ကြိမ်နှုန်းနှင့် တွက်ချက်ထားသော လက်ရှိကို စစ်ဆေးပါ။ ပို၍အရေးကြီးသည်မှာ၊ တိုတောင်းသော circuit အခြေအနေများအောက်တွင် dynamic နှင့် thermal stability လိုအပ်ချက်များကို လိုက်လျောညီထွေဖြစ်စေရန် သေချာစေပါ။ circuit breaker ၏ breaker capacity သည် installation point တွင် အများဆုံး short-circuit current ထက် ကြီးနေရပါမည်။  ဘေးကင်းသော လုပ်ဆောင်ချက်အတွက် ပါရာမီတာ ကိုက်ညီမှုသည် အခြေခံကျသည်။ အတွေ့အကြုံ သို့မဟုတ် ခန့်မှန်းချက်မျှသာမဟုတ်ဘဲ ပြင်းထန်သော တွက်ချက်မှုများအပေါ် အခြေခံရပါမည်။                6. ပရောဂျက်သဘာဝ

ဆောက်လုပ်ရေးပရောဂျက်အသစ်၊ ပြုပြင်မွမ်းမံရေးစီမံကိန်း သို့မဟုတ် စွမ်းရည်မြှင့်တင်ရေးစီမံကိန်းလား။

ဆောက်လုပ်ရေးအသစ်အတွက်၊ အရည်အသွေးမြင့်၊ ယုံကြည်စိတ်ချရသော ထုတ်ကုန်အသစ်များကို ဦးစားပေးပါ။ ပြုပြင်မွမ်းမံခြင်း/ချဲ့ထွင်ခြင်းအတွက်၊ စနစ်ပေါင်းစည်းမှုပိုမိုလွယ်ကူစေရန် ရှိပြီးသားအစိုးရအဖွဲ့အမျိုးအစားကို ကိုးကားပါ။

7. တပ်ဆင်မှုနေရာ

အထူးသဖြင့် လျှပ်စစ်ခန်း၏ အလျား၊ အနံနှင့် အမြင့်၊ အထူးသဖြင့် ဗီရိုများရှေ့နှင့် နောက်ဘက်ရှိ လည်ပတ်နေသော အတန်းများ၏ အကျယ်ကို တိုင်းပါ။

နေရာလွတ်ရရှိမှုသည် ကက်ဘိနက်အတိုင်းအတာနှင့် အပြင်အဆင်ကို တိုက်ရိုက်ကန့်သတ်သည်။ ဥပမာအားဖြင့်၊ နောက်တန်းအကျယ်သည် ပြုပြင်ထိန်းသိမ်းမှုလိုအပ်ချက်များနှင့် ကိုက်ညီရမည်၊ 6 မီတာထက် ပိုရှည်သော ဗီဒိုအတန်းများသည် ထွက်ပေါက်အမှတ်နှစ်ခု လိုအပ်သည်။

8. ပြုပြင်ထိန်းသိမ်းမှု နှင့် စီမံခန့်ခွဲမှု လည်ပတ်ရေးဝန်ထမ်းများ၏ နည်းပညာကျွမ်းကျင်မှုအဆင့်နှင့် ပြုပြင်ထိန်းသိမ်းမှု အဆင်ပြေစေရန် လိုအပ်ချက်များကို ထည့်သွင်းစဉ်းစားပါ။

Draw-out ဗီဒိုများသည် ကောင်းမွန်သော ယူနစ်လဲလှယ်နိုင်မှုကို ပေးဆောင်သည်။ ပြုပြင်ထိန်းသိမ်းနေစဉ်အတွင်း ချို့ယွင်းနေသော ယူနစ်အား ပါဝါထောက်ပံ့မှုကို လျင်မြန်စွာ ပြန်လည်ရယူရန် ချွတ်ယွင်းသော်လည်း ကုန်ကျစရိတ် ပိုများသည်။

အသုံးများသော Switchgear မော်ဒယ်များနှင့် သက်ဆိုင်သော အခြေအနေများ

ပင်မအတိုင်းအတာများကို နားလည်ပြီးနောက်၊ ဘုံအမျိုးအစားများစွာကို ကြည့်ကြပါစို့ဗို့အားနိမ့် switchgearစျေးကွက်အပေါ်။ ၎င်းသည် သင်၏ စိတ္တဇ လိုအပ်ချက်များကို တိကျသော ထုတ်ကုန်များနှင့် ကိုက်ညီအောင် ကူညီပေးပါမည်။

မော်ဒယ်စီးရီး  ဖွဲ့စည်းပုံ အမျိုးအစား  Core လက္ခဏာများ

ပုံမှန် အသုံးချနိုင်သော အခြေအနေများ

:-----------  :-------------  :----------------------------------------------------------------

GGD  Fixed စျေးသက်သာပြီး လက်တွေ့ကျသော၊ ရိုးရှင်းသော ဆားကစ်ပတ်လမ်းဖြစ်သော်လည်း ပြုပြင်ထိန်းသိမ်းရန်အတွက် ဓာတ်အားပြတ်တောက်မှု လိုအပ်ပါသည်။

စက်မှုနှင့် သတ္တုတူးဖော်ရေး လုပ်ငန်းများ၊ ကုန်ကျစရိတ် အာရုံခံနိုင်စွမ်းရှိသော ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များ၊ ဆားကစ်များ နည်းပါးပြီး ဓာတ်အား ထောက်ပံ့မှု အဆက်မပြတ်မှုအတွက် လိုအပ်ချက်များ နည်းပါးသည်။

GCK       မဲနှိုက်ခြင်း။

Motor Control Center (MCC) ယူနစ်များဖြင့် ဖွဲ့စည်းထားသည်။ သီးခြားဆားကစ်များသည် ကောင်းမွန်သော ဘေးကင်းမှုနှင့် ယုံကြည်စိတ်ချရမှုကို ပေးဆောင်သည်။ ငွေတန်ဖိုး ကောင်းကောင်းပေးသည်။

ဓာတ်အားစနစ်များ၊ စက်မှုနှင့် သတ္တုတွင်းလုပ်ငန်းများ၊ ဓာတ်အားပြောင်းလဲခြင်း၊ ဖြန့်ဖြူးခြင်းနှင့် မော်တာထိန်းချုပ်မှု လိုအပ်သော အထပ်မြင့်အဆောက်အအုံများ။ လောလောဆယ် အသုံးများတဲ့ အမျိုးအစားပါ။

GCS       မဲနှိုက်ခြင်း။

GCK ကိုအခြေခံ၍ ပိုမိုကောင်းမွန်သောဒီဇိုင်း၊ လိုက်လျောညီထွေရှိသောဖွဲ့စည်းပုံ၊ အံဆွဲယူနစ်များ၏ ကောင်းမွန်သောလဲလှယ်နိုင်မှု။ အစောပိုင်းဗားရှင်းများတွင် အကာအကွယ်အဆင့်များ အတော်လေးနိမ့်ပါသည်။  ကြီးမားသော ဓာတ်အားပေးစက်ရုံများ၊ ရေနံဓာတုဗေဒ စက်ရုံများ စသည်တို့တွင် ဖြန့်ဖြူးရေးစနစ်များသည် မြင့်မားသော အလိုအလျောက်စနစ် အဆင့်များနှင့် ကွန်ပျူတာများနှင့် ထိတွေ့နိုင်မှု လိုအပ်ပါသည်။

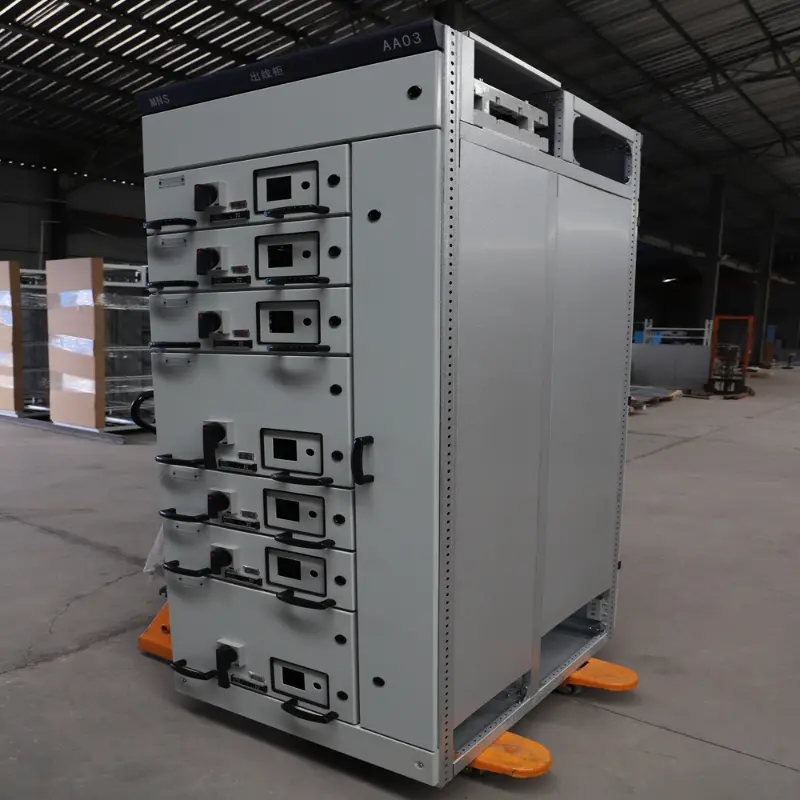

MNS       မဲနှိုက်ခြင်း။

ကျစ်လစ်သိပ်သည်းသော ဒီဇိုင်း၊ မော်ဂျူလာဖွဲ့စည်းပုံ၊ ကောင်းမွန်သောလက်ရာ၊ မြင့်မားသောကာကွယ်မှုအဆင့်၊ သာလွန်ကောင်းမွန်သော စွမ်းဆောင်ရည်၊ သို့သော် ကုန်ကျစရိတ်ပိုမိုမြင့်မားသည် (GCS ထက် နှစ်ဆခန့်)။  ကြီးမားသောဒေတာစင်တာများ၊ အဆင့်မြင့်ဟိုတယ်များနှင့် တိကျသောကုန်ထုတ်အလုပ်ရုံများကဲ့သို့သော ပါဝါထောက်ပံ့မှုယုံကြည်စိတ်ချရမှု၊ ဘေးကင်းမှုနှင့် အာကာသအသုံးချမှုအတွက် အလွန်မြင့်မားသောတောင်းဆိုမှုများရှိသည့် အခြေအနေများ။

> အတိုချုပ်ပြောရလျှင် GGD မှ MNS အထိ၊ ၎င်းကို စွမ်းဆောင်ရည်နှင့် ကုန်ကျစရိတ် နှစ်မျိုးလုံးတွင် တိုးတက်မှုအဖြစ် ရှုမြင်နိုင်ပါသည်။ သမားရိုးကျ ပရောဂျက်အများစုအတွက်၊ GCK သည် စီးပွားရေးနှင့် ယုံကြည်စိတ်ချရမှုကို ချိန်ခွင်လျှာညှိပေးသည့် သတိပြုဖွယ်ရွေးချယ်မှုတစ်ခုဖြစ်သည်။
