Transformer ကို အကဲဖြတ်ရန် အဓိက မက်ထရစ်ငါးခုကား အဘယ်နည်း။

Five Key Metrics အတွက်Transformer ကို အကဲဖြတ်ခြင်း။အရည်အသွေး၊ နိုင်ငံတကာစံနှုန်းများ (IEC 60076) နှင့် စက်မှုအင်ဂျင်နီယာဆိုင်ရာ ကျင့်ထုံးများပေါ်တွင် အခြေခံ၍ ထရန်စဖော်မာ၏စွမ်းဆောင်ရည်ထိရောက်မှု၊ ဘေးကင်းစိတ်ချရမှုနှင့် လုပ်ငန်းလည်ပတ်မှုတည်ငြိမ်မှုအပေါ် အဓိကအာရုံစိုက်သည်။ အောက်တွင် core metrics ငါးခု၏ စနစ်တကျ ရှင်းလင်းချက်ဖြစ်သည်။

1. အဆင့်သတ်မှတ်ထားသော စွမ်းဆောင်ရည်

kVA သို့မဟုတ် MVA ဖြင့် တိုင်းတာထားသော အဆင့်သတ်မှတ်ဗို့အား၊ အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်းနှင့် သတ်မှတ်ထားသော အအေးခံမှုအခြေအနေများအောက်တွင် တိုးချဲ့ကာလတစ်လျှောက် ထရန်စဖော်မာသည် ဆက်တိုက်ပေးပို့နိုင်သည့် ထင်ရှားသောပါဝါကို ရည်ညွှန်းသည်။

လုပ်ဆောင်ချက်- Transformer ၏ load-bearing capacity ကို ဆုံးဖြတ်ပြီး ရွေးချယ်မှုအတွက် အဓိက အခြေခံအဖြစ် ဆောင်ရွက်ပါသည်။

ရွေးချယ်ရေးမူရင်း- စုစုပေါင်းဝန်အားအား (ပါဝါအချက်နှင့် တစ်ပြိုင်နက်တည်းထည့်သွင်းစဉ်းစားခြင်း) ကို အခြေခံ၍ ဝန်ပိုခြင်းနှင့် အပူပေးခြင်း ("မြင်းငယ်ဆွဲလှည်းကြီးဆွဲခြင်း") သို့မဟုတ် မလှုပ်မရှား ဆုံးရှုံးမှုများ ("မြင်းကြီးလှည်းငယ်ဆွဲသည့် မြင်းကြီး")။

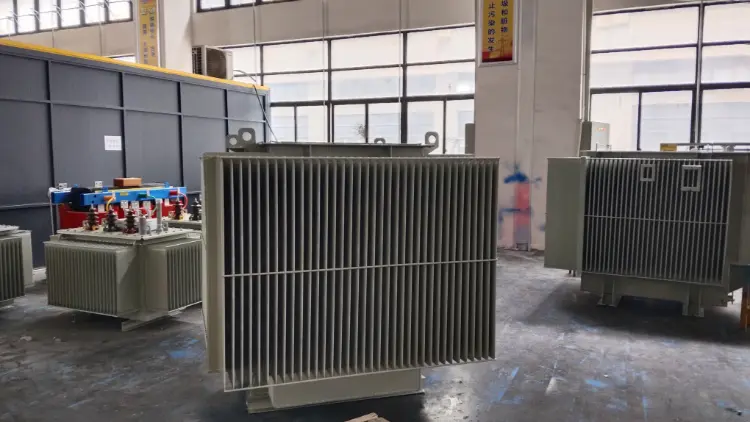

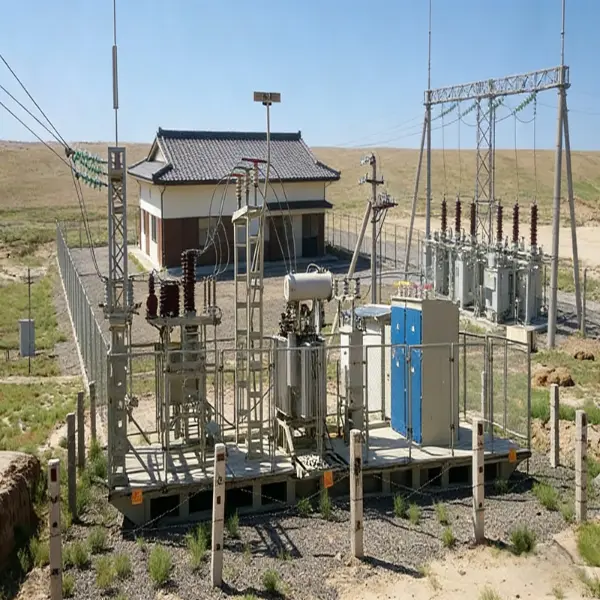

အင်ဂျင်နီယာဆိုင်ရာအသုံးချမှု- 35kV ထရန်စဖော်မာများသည် ပုံမှန်အားဖြင့် 1 မှ 40 MVA အကြားရှိကြပြီး၊ photovoltaic အဆင့်မြှင့်သည့်ဘူတာများသည် 400 မှ 1000 kVA ယူနစ်များကို အသုံးများသည်။

ကုန်ပစ္စည်း ကန့်သတ်ချက်များ ဥပမာများ- Deyan Electric ၏ 35kV transformer တွင် အဆင့်သတ်မှတ်ထားသော စွမ်းရည်မှာ 160 kVA ရှိသည်။ Xiangtong Electric ၏ အခြောက်ပုံစံ transformer သည် 400 kVA တွင် အဆင့်သတ်မှတ်ထားသည်။

2. Load Loss မရှိပါ။

သံဆုံးရှုံးမှုဟုလည်း လူသိများသည်၊ ၎င်းသည် ထရန်စဖော်မာ၏ ဒုတိယအခြမ်းအား ပတ်လမ်းဖွင့်ကာ ပင်မဘက်ခြမ်းအား အဆင့်သတ်မှတ်ထားသည့် ဗို့အားနှင့် ကျရောက်သည့်အခါ တက်ကြွသောပါဝါဆုံးရှုံးမှုကို ရည်ညွှန်းသည်။ ၎င်းတွင် အဓိကအားဖြင့် core hysteresis နှင့် eddy current losses တို့ပါဝင်သည်။

သြဇာလွှမ်းမိုးနိုင်သော အကြောင်းရင်းများ- ပင်မပစ္စည်း (ဥပမာ၊ အအေးခံထားသော ကောက်နှံဆန်သော ဆီလီကွန်စတီးအချပ်များ)၊ သတ္တုပြားထုတ်ခြင်း လုပ်ငန်းစဉ်၊ သံလိုက်ဓာတ်သိပ်သည်းဆ ဒီဇိုင်း။

စွမ်းအင်ထိရောက်မှု အရေးပါမှု- Transformer စွမ်းအင်ထိရောက်မှုကို အကဲဖြတ်ရန်အတွက် အဓိက မက်ထရစ်တစ်ခု။ အထူးကောင်းမွန်သော စွမ်းဆောင်ရည် ထုတ်ကုန်များသည် ဝန်ဆုံးရှုံးမှု ≤ 0.6W/kg ဖြစ်သည်။

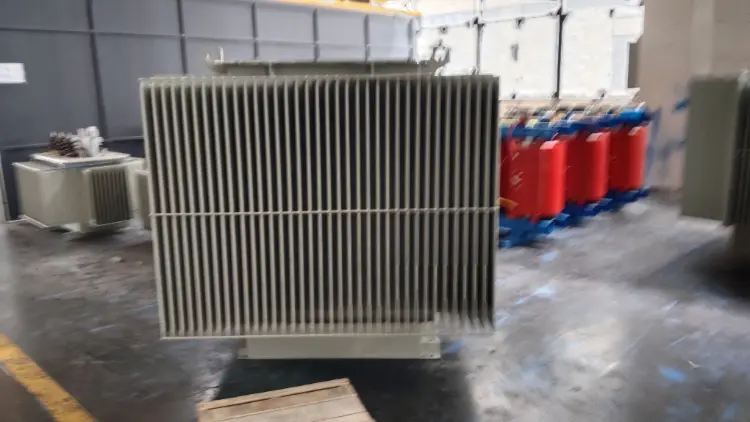

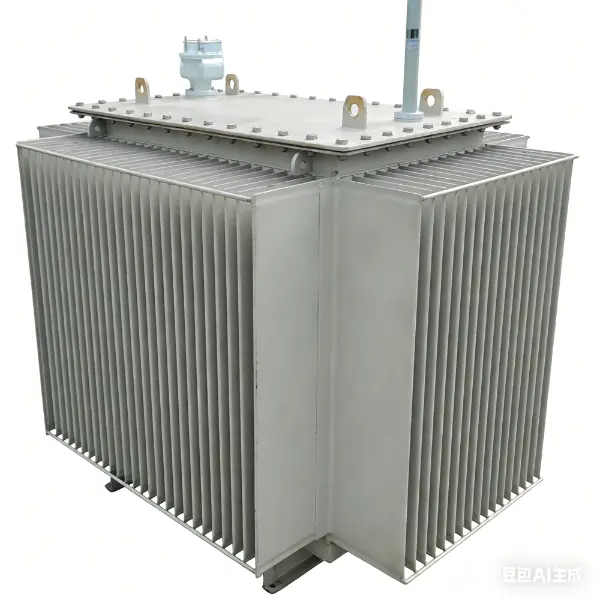

ပုံမှန်တန်ဖိုးများ- 160kVA ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာသည် 280W ဝန်းကျင်တွင် ဝန်ဆုံးရှုံးမှုမရှိပါ။ စွမ်းဆောင်ရည်မြင့်မော်ဒယ်များသည် 200W အောက်တွင်ကျဆင်းနိုင်သည်။

3. Load Loss

ကြေးနီဆုံးရှုံးမှုဟုလည်း ခေါ်သည်၊ ၎င်းသည် အဆင့်သတ်မှတ်ထားသော လက်ရှိအောက်တွင် အကွေ့အကောက်ခံနိုင်မှုဖြင့် ထုတ်ပေးသည့် တက်ကြွသောပါဝါဆုံးရှုံးမှုကို ရည်ညွှန်းသည်၊၊ ဝန်လက်ရှိ၏စတုရန်းနှင့်အချိုးကျသည်။

လွှမ်းမိုးမှုဆိုင်ရာအချက်များ-

စပယ်ယာပစ္စည်း (ကြေးနီသည် အလူမီနီယံထက် သာလွန်သည်)၊ အပိုင်းဖြတ်ပိုင်းဧရိယာနှင့် ချိတ်ဆက်မှုလုပ်ငန်းစဉ်။

အကဲဖြတ်တန်ဖိုး-

လည်ပတ်မှုကုန်ကျစရိတ်ကို တိုက်ရိုက်အကျိုးသက်ရောက်မှုရှိသည် ။ ဆုံးရှုံးမှုနည်းပါးပြီး ရေရှည်စွမ်းအင်ထိရောက်မှု ပိုကောင်းသည်။

ပုံမှန်တန်ဖိုးများ-

160kVA ထရန်စဖော်မာသည် 2820W ဝန်းကျင်တွင် ဝန်ဆုံးရှုံးမှုရှိပြီး စွမ်းဆောင်ရည်မြင့်မော်ဒယ်များကို 2500W အောက်တွင် ထိန်းချုပ်နိုင်သည်။

ထုတ်ကုန် ကန့်သတ်ချက် ဥပမာ- Deyan Electric transformer load loss သည် 2820W ဖြစ်သည်။

4. Short-circuit Impedance (%)၊

ထရန်စဖော်မာ၏ အတွင်းခံနိုင်ရည်ရှိမှု ပမာဏကို ရောင်ပြန်ဟပ်သည့် အလယ်တန်းဘက်သည် တိုတောင်းသောလျှပ်စီးကြောင်းသို့ တန်းလျှပ်စီးကြောင်းကို ပဏာမဘက်သို့ သက်ရောက်ရန်အတွက် အဆင့်သတ်မှတ်ထားသော ဗို့အား၏ ရာခိုင်နှုန်းကို ရည်ညွှန်းသည်။

လုပ်ဆောင်ချက်များ-

တိုတောင်းသော လျှပ်စီးကြောင်းကို ကန့်သတ်ပါ (ပိုမိုမြင့်မားသော impedance သည် short-circuit current ကို လျော့နည်းစေသည်);

ဗို့အားထိန်းညှိမှုနှုန်းကို အကျိုးသက်ရောက်သည် (ပိုမိုမြင့်မားသော impedance သည် ဝန်အတက်အကျများနေချိန်တွင် ဗို့အားကျဆင်းမှုကို ဖြစ်ပေါ်စေသည်)။

ပုံမှန်အတိုင်းအတာ-

ဖြန့်ဖြူးရေး ထရန်စဖော်မာ- 4%–6% (တည်ငြိမ်မှုနှင့် ဗို့အားကျဆင်းမှု ဟန်ချက်ညီခြင်း);

စက်မှုလုပ်ငန်းအကြီးစား (ဥပမာ၊ အာဂမီးဖိုများ): 8%–15%;

ယူနစ်များစွာသည် အပြိုင်လည်ပတ်သောအခါ၊ impedance deviation သည် ≤±0.5% ဖြစ်ရပါမည်။

ထုတ်ကုန်ဥပမာများ-

Huarui လျှပ်စစ်- 4.5% impedance ဗို့အား

Xiangtong လျှပ်စစ်- 4.0% impedance ဗို့အား

5. လျှပ်ကာစွမ်းဆောင်ရည်

အကွေ့အကောက်များကြား၊ အကွေ့အကောက်များနှင့် မြေပြင်ကြားတွင် လျှပ်ကာအင်အားနှင့် အိုမင်းမှုအခြေအနေတို့ကို ဖုံးအုပ်ထားပြီး ဘေးကင်းသောလည်ပတ်မှုအတွက် အခြေခံအုတ်မြစ်ကို ဖန်တီးပေးသည်။

ပင်မစမ်းသပ်ခြင်းအရာများ-

လျှပ်ကာခံနိုင်ရည်- megohmmeter ဖြင့်တိုင်းတာသည်၊ လျှပ်ကာခြောက်သွေ့မှုနှင့်အိုမင်းမှုဒီဂရီကိုထင်ဟပ်စေသည်။

Power Frequency Withstand Voltage- သတ်မှတ်ထားသောဗို့အား (ဥပမာ၊ 35kV အကွေ့အကောက်များအတွက် 75kV) ကို ပြိုကွဲခြင်းမရှိဘဲ 1 မိနစ်ကြာခံနိုင်ရည်ရှိသည်။

Partial Discharge (PD): ≤3pC သည် အကောင်းဆုံးဖြစ်သည်။ ဤသတ်မှတ်ချက်ထက်ကျော်လွန်ပါက insulation ပြိုကွဲခြင်းကိုဖော်ပြသည်။

လျှပ်ကာအမျိုးအစား- Class A (105°C), Class F (155°C), Class H (180°C), အပူချိန်မြင့်တက်မှု ကန့်သတ်ချက်များကို ဆုံးဖြတ်ခြင်း။

Standard Basis- GB/T 6451 နှင့် IEC 60076 နှစ်ခုလုံးသည် ဗို့အားနှင့် တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှု ကန့်သတ်ချက်များကို ခံနိုင်ရည်ရှိသော လျှပ်ကာများကို မဖြစ်မနေ သတ်မှတ်ပေးပါသည်။

ကုန်ပစ္စည်း ကန့်သတ်ချက်များ ဥပမာ- Jinghengjin ထုတ်လုပ်သော ထရန်စဖော်မာများတွင် လျှပ်ကာအဆင့် LI200AC85 ရှိသည်။ Jinyu Electric ၏ insulation class သည် H ဖြစ်သည်။

နောက်ဆက်တွဲမှတ်စုများ- အခြားအရေးပါသော အရန်အညွှန်းများ

“Five Core Parameters” တွင်မဟုတ်သော်လည်း၊ အင်ဂျင်နီယာအလေ့အကျင့်တွင် ၎င်းတို့သည် မရှိမဖြစ်လိုအပ်ပါသေးသည်။

အပူချိန်မြင့်တက်ခြင်း- ထိပ်တန်းဆီအပူချိန်မြင့်တက်ခြင်း ≤60K၊ အကွေ့အကောက် အပူချိန်မြင့်တက်ခြင်း ≤65K (IEC 60076-2);

ချိတ်ဆက်မှုအုပ်စု- Dyn11 သည် ဖြန့်ဖြူးမှုအတွက် ပင်မရေစီးကြောင်းဖြစ်ပြီး တတိယ-ဟာမိုနစ်ပုံပျက်ခြင်းကို တားဆီးကာ အဆင့်သုံးဆင့်မျှမမျှတသောဝန်များအောက်တွင် တည်ငြိမ်သောလည်ပတ်မှုကို အာမခံပါသည်။

အအေးခံနည်း- ဆီနှစ်မြှုပ်ထားသော သဘာဝအအေးခံခြင်း (ONAN) နှင့် ခြောက်သွေ့သော လေအေးပေးစက် (AN) တို့သည် အပူပျံ့ခြင်း၏ ထိရောက်မှုနှင့် ပတ်ဝန်းကျင်ကို အသုံးချနိုင်မှုကို ထိခိုက်စေပါသည်။
